ADP7118产品信息：

概览

优势和特点
产品详情

优势和特点

低噪声：11 μV rms，与固定输出电压无关
电源抑制比(PSRR)：88 dB (10 kHz)、68 dB (100 kHz)、50 dB (1 MHz)（V(OUT) ≤ 5 V，V(IN) = 7 V）
输入电压范围：2.7 V至20 V
最大输出电流：200 mA
初始精度：±0.8%
在整个线路、负载与温度范围内的精度
- -1.2%至+1.5%，TJ = -40°C至+85°C
- ±1.8%，TJ = -40°C至+125°C
低压差：200 mV（典型值，200 mA负载，VOUT = 5 V）
用户可编程软启动（仅LFCSP和SOIC封装提供）
低静态电流，IGND = 50 μA（典型值，无负载）

低关断电流：1.8 μA（VIN = 5 V），3.0 μA（VIN = 20 V）
- 使用2.2 µF小型陶瓷型输出电容保持稳定
固定输出电压选项：1.8V、2.5V、3.3V、4.5 V和5.0V
- 提供1.2 V至5.0 V范围内的16种标准电压
可调输出电压范围：1.2 V至VIN - VDO（输出可调节至初始设定点以上）
精密使能

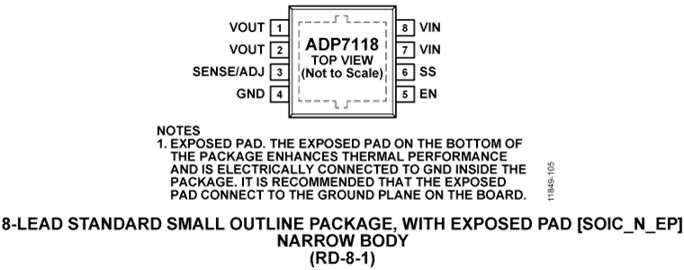

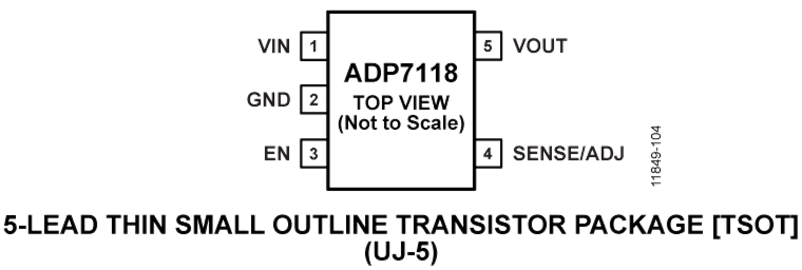

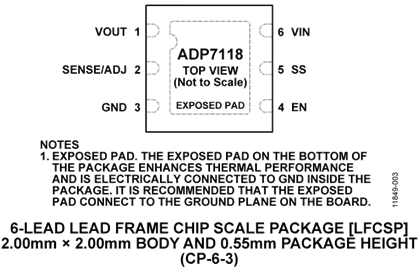

2 mm x 2 mm、6引脚LFCSP、8引脚SOIC、5引脚TSOT
AEC-Q100通过汽车应用认证

产品详情

ADP7118是一款CMOS、低压差(LDO)线性稳压器，工作电压范围为2.7 V至20 V，最大输出电流为200 mA。这款高输入电压LDO适用于调节工作范围为1.2 V至20 V的高性能模拟和混合信号电路。该器件采用先进的专有架构，提供高电源抑制、低噪声特性，仅需一个2.2 μF小型陶瓷型输出电容，便可实现出色的线路与负载瞬态响应性能。ADP7118稳压器输出噪声为11 μVrms，与5 V及以下的固定选项输出电压无关。

ADP7118提供16种固定输出电压选项。现有库存提供下列电压版本：1.2 V（可调）、1.8 V、2.5 V、3.3 V、4.5 V和5.0 V。

根据特殊要求，还可提供下列电压版本：1.5 V、1.85 V、2.0 V、2.2 V、2.75 V、2.8 V、2.85 V、3.8 V、4.2 V和4.6 V。

每个固定输出电压都可以通过外部反馈分压器在初始设定点以上调整。这使ADP7118可提供1.2 V至 V(IN) - V(DO) 的输出电压，且具有高PSRR和低噪声。

LFCSP和SOIC封装支持通过外部电容进行用户可编程软启动。

提供6引脚、2 mm × 2 mm LFCSP封装，不仅紧凑，而且具有出色的散热性能，适合要求最大200 mA输出电流的薄型、小尺寸应用。ADP7118也提供5引脚TSOT封装和8引脚SOIC封装。

应用

适应噪声敏感应用
- ADC和DAC电路，精密放大器，适合为 VCO V(TUNE)控制供电
通信和基础设施
医疗健康
工业与仪器仪表
ADIsimPower工具支持
