ADP7183产品信息：

概览

优势和特点
产品详情

优势和特点

输入电压范围：-2.0 V至-5.5 V
最大输出电流：-300 mA
固定输出电压选项：-0.5 V至-4.5 V
可调输出电压：-0.5 V至-VIN + 0.5 V
低输出噪声：4 µV rms（100 Hz至100 kHz）
噪声频谱密度：20 nV/√Hz（10 kHz到1 MHz）
-300 mA负载下的电源抑制比(PSRR)：
- 75 dB（典型值，10 kHz）
- 62 dB（典型值，100 kHz）
- 40 dB（典型值，1 MHz）
低压差：-130mV（典型值，-300 mA负载）
初始输出电压精度(V(OUT))：±0.5%（I(OUT) = -10 mA时）
在整个线路、负载与温度范围内的输出电压精度：±2.6%
工作电源电流(I(GND))：-0.6 mA（典型值，空载）
低关断电流：-2 µA（典型值，V(IN) = -5.5 V）
在4.7 µF陶瓷输入和输出电容下稳定工作
正负使能逻辑
限流和热过载保护
8引脚、2 mm × 2 mm LFCSP封装
ADIsimPOWER电源稳压器设计工具支持

产品详情

ADP7183是一款互补金属氧化物半导体(CMOS)、低压差(LDO)线性稳压器，采用-2.0 V至-5.5 V电源供电，最大输出电流为-300 mA。这款LDO稳压器适用于调节-0.5 V至-4.5 V供电的高性能模拟和混合信号电路。该器件采用先进的专有架构，提供高PSRR、低噪声特性，仅需一个4.7 μF小型陶瓷输出电容，便可实现出色的线路与负载瞬态响应性能。

ADP7183提供15种固定输出电压选项。现有库存提供下列电压版本：-0.5 V、-1.0 V、-1.2 V、-1.5 V、-1.8 V、-2.0 V、-2.5 V、-3.0 V和-3.3 V。根据特殊要求，还可提供下列电压版本：-0.8 V、-0.9 V、-1.3 V、-2.8 V、-4.2 V和-4.5 V。另外，还提供可调型号，可通过外部反馈分压器将输出电压范围调节为-0.5 V至-VIN + 0.5 V。

使能逻辑特性能够与正负逻辑电平接口，以实现较大灵活性。

ADP7183稳压器输出噪声电压为4 μV rms，并不受输出电压影响。ADP7183提供8引脚、2 mm x 2 mm LFCSP封装，不仅非常紧凑，而且还具有出色的散热性能，适合要求最大-300 mA输出电流的薄型、小尺寸应用。

应用

适应噪声敏感应用：模数转换器(ADC)、数模转换器(DAC)、精密放大器
通信和基础设施
医疗和保健
工业与仪器仪表

AS	ACT85610	ACT4921	ACT4911	ACT4910
ACT8945A	ACT8892	ACT88760	ACT8870	ACT8865
ACT8849	ACT8847	ACT8846	ACT88430	ACT8840
ACT88329	ACT88327	ACT88326	ACT88325	ACT88321

ADP7183

ADP7183产品信息：

概览

优势和特点

产品详情

ADP7183数据手册：

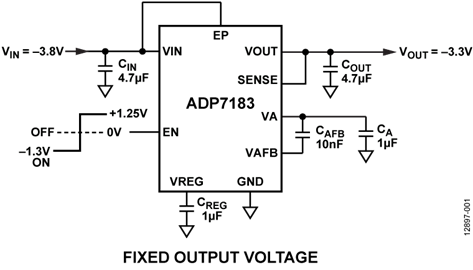

ADP7183引脚功能、电路图：
