ADP8863融合了强大的电荷泵驱动器和多种先进的自动LED照明功能，可将最多7个LED独立驱动至30 mA（最大值），此外还能将第7个LED驱动至60 mA（最大值）。所有LED的最大电流和渐亮/渐暗时间，均可以通过I2C接口编程。
另外，可以对所有7个LED通道独立编程和启用自动闪烁程序。这些LED也可以合并为若干组，以减少处理器指令。
整个配置由一个双电容电荷泵驱动，其增益为1×、1.5×和2×。这种电荷泵采用2.5 V至5.5V电源供电，能够驱动最高240 mA的IOUT电流。该器件内置多项安全特性，包括短路保护、过压保护和过温保护。利用这些特性，很容易实现安全、鲁棒的设计。此外，输入浪涌电流会受到集成式软启动及其受控输入至输出隔离的限制。
应用
ADP8863详细方框图
【用 途】 LED驱动器【性能 参数】 采用紧凑型LFCSP封装，采用2.5V至5.5V电源供电，能够驱动最高240mA的输出电流。可以对所有7个LED通道独立编程和启用自动闪烁程序。这些LED也可以合并为若干组，以减少处理器指令。整个配置由一个双电容电荷泵驱动，其增益为1×、1.5×和2×。内置多项安全特性，包括短路保护、过压保

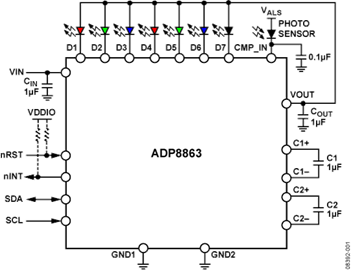

ADP8863典型工作电路框图
ADP8863采用镇流电阻给LED供电方框图
ADI公司的ADP8863是具有先进的自治的led光特性的功1强大的电荷泵驱动器,能独立地驱动多达7个LED,每个电流高达30mA,第7个LED的驱动电流可高达60mA.电荷泵的自动增益选择有1x,1.5x和2x,工作电压从2.5 V 到5.5 V,可驱动最大电流240mA,主要用在LED指示器,装饰指示照明,键盘照明,RGB LED色彩发生和蔼混合以及小型显示器通用照明.本文介绍ADP8863
ADP8863结合了强大的ChargePump驱动器，具有先进的自主的LED照明功能。它允许多达7个LED可以独立驱动高达30mA(最大值)。第七LED可也推动至60毫安(最大)。
