ADR360产品信息：

概览

优势和特点
产品详情

优势和特点

紧凑的TSOT封装
低温度系数
- A级：25 ppm/°C
- B级：9 ppm/°C
- H级：25 ppm/°C
初始精度
- A级：最大值：±6 mV（ADR360、ADR361和ADR363）
- B级：最大值：±3 mV（ADR360、ADR361和ADR363）
超低输出电压噪声：6.8 μV p-p（0.1 Hz至10 Hz）
低压差：300 mV

低静态电流：190 μA（最大值）
无需外部电容
输出电流：+5 mA（源电流），-1 mA（吸电流）
宽温度范围
- -40°C至+125°C（A级、B级）
- -40°C至+150°C（H级）
通过汽车应用认证
- -40°C至+150°C
  - ADR365WHUJZ-R7
- -40°C至+125°C
  - ADR365WAUJZ-R7、ADR366WAUJZ-REEL7

产品详情

ADR360/ADR361/ADR363/ADR364/ADR365/ADR366分别是2.048 V、2.5 V、3.0 V、4.096 V、5.0 V和3.3 V精密带隙基准电压源，具有低功耗、高精度和小尺寸特性。该系列基准电压源利用ADI的温度漂移曲率校正专利技术，可在TSOT封装中实现9 ppm/°C的低温度漂移特性。

ADR36x系列为微功耗、低压差基准电压源，可利用仅比输出电压高出300 mV的电源提供稳定的输出电压。先进的设计无需外部电容，可进一步节省电路板空间、降低成本。ADR36x系列精密基准电压源具有低功耗、小尺寸和易于使用的特点，非常适合电池供电应用。

有关汽车应用产品的信息，请参考“订购指南”。

应用

电池供电仪表

便携式医疗仪器

数据采集系统

工业过程控制

汽车电子

数据手册, Rev. C, 7/07

AS	ACT85610	ACT4921	ACT4911	ACT4910
ACT8945A	ACT8892	ACT88760	ACT8870	ACT8865
ACT8849	ACT8847	ACT8846	ACT88430	ACT8840
ACT88329	ACT88327	ACT88326	ACT88325	ACT88321

ADR360

ADR360产品信息：

概览

优势和特点

产品详情

ADR360数据手册：

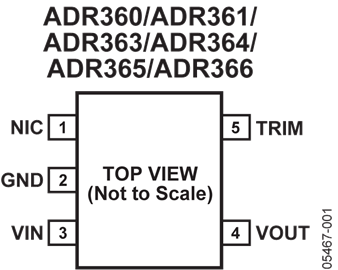

ADR360引脚功能、电路图：
