ADR421产品信息：

概览

优势和特点
产品详情

优势和特点

低噪声（0.1 Hz至10 Hz）
- ADR420: 1.75 μV峰峰值
- ADR421: 1.75 μV 峰峰值
- ADR423: 2.0 μV 峰峰值
- ADR425: 3.4 μV 峰峰值
低温度系数：3 ppm/°C
长期稳定性：50 ppm/1000小时
负载调整率：70 ppm/mA
电压调整率：35 ppm/V
低迟滞：40 ppm（典型值）
宽工作电压范围
- ADR420: 4 V至18 V
- ADR421: 4.5 V 至18 V
- ADR423: 5 V 至 18 V
- ADR425: 7 V 至18 V
静态电流：0.5 mA（最大值）
高输出电流：10 mA
宽温度范围：-40°C至+125°C

产品详情

ADR42x系列为超精密、第二代外加离子注入场效应管(XFET)基准电压源，具有低噪声、高精度和出色的长期稳定特性，采用SOIC和MSOP封装。

利用温度漂移曲率校正专利技术和XFET技术，可以使电压随温度变化的非线性度降至较小。XFET架构能够为带隙基准电压源提供出色的精度和热滞性能。与嵌入式齐纳二极管基准电压源相比，还能以更低的功耗和更小的电源裕量工作。

ADR42x具有出色的噪声性能、稳定性和精度，非常适合光纤网络和医疗设备等精密转换应用。此外还可利用其调整引脚，在±0.5%范围内调整输出电压，其它性能则不受影响。ADR42x系列分为两种电气等级，额定温度范围为-40°C至+125°C扩展工业温度范围，提供8引脚SOIC封装或8引脚MSOP封装（后者比前者小30%）。

应用

精密数据采集系统
高分辨率转换器
电池供电仪器仪表
便携式医疗仪器
工业过程控制系统
精密仪器
光纤网络控制电路

如何利用16位电压输出DAC AD5542A/AD5541A实现高精度电平设置: 针对精密16数模转换应用，本电路使用AD5542A/AD5541A电压输出DAC、ADR421基准电压源以及用作基准电压缓冲的AD8675 超低失调运算放大器，提供了一款低风险解决方案。　　　
参考电压2.5v: 参考电压直接影响AD转换精度，为了保证参考电压的精度，选用ADI公司的高精度电压参考源芯片ADR421提供参考电压，它具有低噪声、高精度和出色的长期稳定特性，输出电压为2．5V。
利用16位电压输出DAC实现高精度电平设置: 针对精密16数模转换应用，本电路使用AD5542A/AD5541A电压输出DAC、ADR421基准电压源以及用作基准电压缓冲的AD8675 超低失调运算放大器，提供了一款低风险解决方案。
如何实现高精度电平设置_模拟技术: 针对精密16数模转换应用，本电路使用AD5542A/AD5541A电压输出DAC、ADR421基准电压源以及用作基准电压缓冲的AD8675 超低失调运算放大器，提供了一款低风险解决方案。

AS	ACT85610	ACT4921	ACT4911	ACT4910
ACT8945A	ACT8892	ACT88760	ACT8870	ACT8865
ACT8849	ACT8847	ACT8846	ACT88430	ACT8840
ACT88329	ACT88327	ACT88326	ACT88325	ACT88321

ADR421

ADR421产品信息：

概览

优势和特点

产品详情

ADR421数据手册：

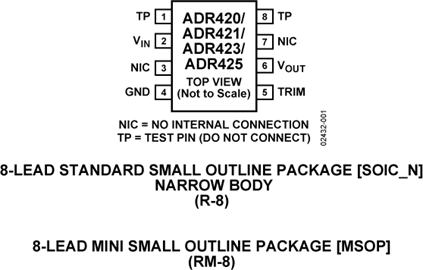

ADR421引脚功能、电路图：
