ADR445 数据手册-pdf中文资料-产品介绍及应用电路

ADR445产品信息：

概览

优势和特点
产品详情

优势和特点

超低噪声（0.1 Hz至10 Hz）
ADR440：1 μV p-p
ADR441：1.2 μV p-p
ADR443：1.4 μV p-p
ADR444：1.8 μV p-p
ADR445：2.25 μV p-p
输入范围：(V(OUT) + 500 mV)至18 V
出色的温度系数
A级：10 ppm/°C
B级：3 ppm/°C

低压差工作：500 mV
高输出源电流和吸电流，
分别为+10 mA和-5 mA
宽温度范围：-40°C至+125°C

产品详情

ADR440/ADR441/ADR443/ADR444/ADR445系列XFET 基准电压源具有超低噪声、高精度和低温度漂移性能。利用ADI公司的温度漂移曲率校正专利技术和XFET（外加离子注入场效应管）技术，可以使ADR440/ADR441/ADR443/ADR444/ADR445电压随温度变化的非线性度降至低点。

XFET基准电压源的噪声性能优于嵌入式齐纳基准电压源，且所需的电源电压裕量较小(500 mV)。这种特性组合使ADR440/ADR441/ADR443/ADR444/ADR445系列非常适合高端数据采集系统、光学网络和医疗应用中的精密信号转换。

ADR440/ADR441/ADR443/ADR444/ADR445系列的拉电流输出高达10 mA，灌电流能力最大为-5 mA。它还具有调整引脚，可以在0.5%范围内调整输出电压，而性能则不受影响。

ADR440/ADR441/ADR443/ADR444/ADR445系列采用8引脚MSOP和窄体SOIC封装，提供两种电气等级。所有型号产品的额定温度范围均为-40°C至+125°C扩展工业温度范围。

应用

精密数据采集系统
高分辨率数据转换器
电池供电仪器仪表
便携式医疗仪器
工业过程控制系统
精密仪器
光学控制电路

18位、线性、低噪声、精密双极性±10 V直流电压源: 对于高精度应用，通过结合使用AD5781、ADR445 和 A
工业信号电平的单电源ADC系统设计: 概述：连接/参考器件AD7176-2 24位、250 kSPS Σ-Δ型ADC,建立时间20 μsAD8475 精密、可选增益、全差分漏斗放大器ADR445 5 V超低噪声
工业信号电平的单电源ADC系统设计_模拟技术: 连接/参考器件AD7176-2 24位、250 kSPS Σ-Δ型ADC,建立时间20 μsAD8475 精密、可选增益、全差分漏斗放大器ADR445 5 V超低噪声LDO XFET基准电压源评估和设计支持电路评估

AS	ACT85610	ACT4921	ACT4911	ACT4910
ACT8945A	ACT8892	ACT88760	ACT8870	ACT8865
ACT8849	ACT8847	ACT8846	ACT88430	ACT8840
ACT88329	ACT88327	ACT88326	ACT88325	ACT88321

ADR445

ADR445产品信息：

概览

优势和特点

产品详情

ADR445数据手册：

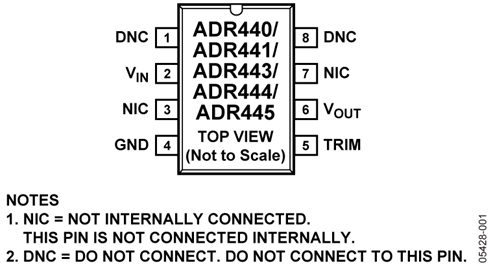

ADR445引脚功能、电路图：
