概览

最大温度系数(TCV(OUT))：
- 0.8 ppm/°C（D级0°C至70°C）
- 1 ppm/°C（C级0°C至70°C）
- 2 ppm/°C（B级-40°C至+125°C）
- 4 ppm/°C（A级-40°C至+125°C）
输出噪声（0.1 Hz至10 Hz）：
1 μV p-p（V(OUT)为2.048 V（典型值）时）
初始输出电压误差：
- B、C、D级：±0.02%（最大值）
输入电压范围：3 V至15 V

ADR4520 / ADR4525 /ADR4530/ ADR4533 / ADR4540 / ADR4550 器件均为高精度、低功耗、低噪声基准电压源，最大初始误差为±0.02%，并具有出色的温度稳定性和低输出噪声。

该系列基准电压源使用创新的内核拓扑结构来实现高精度，同时提供业界领先的温度稳定性和噪声性能。器件的低热致输出电压滞后和低长期输出电压漂移也提高了寿命和温度范围内的系统精度。

950 μA的最大工作电流和300 mV的最大低压差使该器件最适合便携式设备。

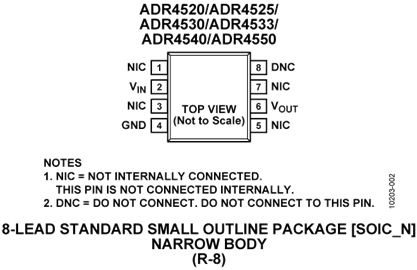

ADR4520/ADR4525/ADR4530/ADR4533/ADR4540/ADR4550系列基准电压源采用8引脚SOIC封装，可提供较宽的输出电压范围，所有器件的额定温度范围均为-40°C至+125°C扩展工业温度范围。ADR4525W提供8引脚SOIC封装，符合汽车应用标准。
