产品详情

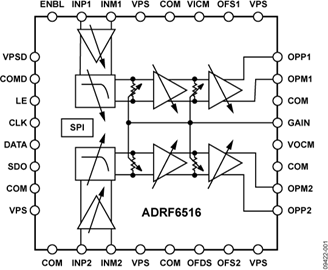

ADRF6516包括一对匹配的完全差分低噪声、低失真可编程滤波器和可变增益放大器(VGA)。每个通道都能够抑制较大的带外干扰信号，同时忠实放大所需信号，因而模数转换器(ADC)的带宽和分辨率要求得以降低。两个通道匹配出色，而且在所有增益和带宽设置下都具有很高的无杂散动态范围，因此ADRF6516非常适合具有密集星座图、多个载波并存在邻近干扰的正交(IQ)通信系统。

滤波器提供6极点巴特沃兹响应，其1 dB转折频率可通过SPI在1 MHz至31 MHz范围内进行编程，步进为1 MHz。滤波器之前的前置放大器提供3 dB或6 dB的SPI可编程增益选项，它可设置1600 欧姆的差分输入阻抗，并具有1.1 V至1.8 V驱动范围、默认值为VPS/2的共模电压。

滤波器之后的可变增益放大器提供50 dB的连续增益控制，斜率为15.5 mV/dB，其最大增益可以通过SPI编程为不同的值。输出缓冲器提供30 欧姆的差分输出阻抗，能够以2 V p-p驱动1 k欧姆负载。输出共模电压默认为VPS/2，但可以通过驱动高阻抗VOCM引脚调整到最低700 mV。如果希望进行完全直流耦合操作，可以禁用独立的内置直流失调校正环路。高通转折频率由引脚OFS1和OFS2上的外部电容和VGA增益确定。

ADRF6516的工作电源电压为3.15 V至3.45 V；当编程为最高带宽设置时，其最大功耗为360 mA。禁用时的功耗低于9 mA。ADRF6516采用先进的硅-锗BiCMOS工艺制造，提供32引脚、裸露焊盘LFCSP封装，额定温度范围为-40°C至+85°C。

应用
- 基带I/Q接收机
- 分集接收机
- ADC驱动器
- 点到点及点到多点无线电
- 仪器仪表
- 医疗
