产品详情

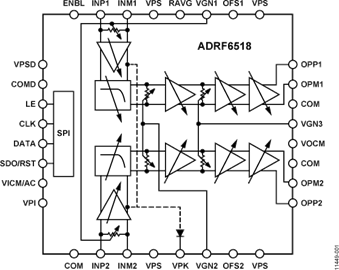

ADRF6518包括一对匹配的完全差分低噪声、低失真可编程滤波器和可变增益放大器(VGA)。每个通道都能够抑制较大的带外干扰信号，同时忠实放大所需信号，因而模数转换器(ADC)的带宽和分辨率要求得以降低。两个通道匹配出色，而且在所有增益和带宽设置下都具有很高的无杂散动态范围，因此ADRF6518非常适合具有密集星座图、多个载波并存在邻近干扰的正交(IQ)通信系统。可通过串行端口接口(SPI)编程放大器增益、滤波器转折频率等各种特性。

位于滤波器之前的第一个VGA提供24 dB的连续增益控制以及9 dB、12 dB和15 dB的固定增益选项，并设置差分输入阻抗为400 欧姆。滤波器在1 MHz至63 MHz范围内以1 MHz步进提供转折频率为1 dB的六极点巴特沃兹响应。对于超出63 MHz的工作频率，可通过SPI禁用滤波器并完全将其旁路。提供宽带峰值检波器，用于监控滤波器输入端的峰值信号。滤波器之后的每一对VGA都可提供24 dB连续增益控制，固定增益选项为12 dB、15 dB、18 dB和21 dB。输出缓冲器提供额外的3 dB或9 dB增益选项，并提供低于10 欧姆的差分输出阻抗。它们能够以优于65 dBc的HD3驱动3 V p-p 至1 k欧姆负载。输出共模电压默认为VPS/2，并且可以通过驱动高阻抗VOCM引脚调整到最低900 mV。如果希望进行完全直流耦合操作，可以通过SPI禁用单个通道上独立的内置直流失调校正环路。高通转折频率由引脚OFS1和OFS2引脚上的外部电容和后置滤波器VGA增益确定。

ADRF6518采用3.15 V至3.45 V电源供电，最大功耗为400 mA。完全禁用时，功耗低于10 mA。ADRF6518采用先进的硅-锗BiCMOS工艺制造，提供32引脚、裸露焊盘LFCSP封装，额定温度范围为40°C至+85°C。

应用

• 基带I/Q接收机
• 分集接收机
• ADC驱动器
• 点到点及点到多点无线电
• 仪器仪表
• 医疗
