ADRF6601

750 MHz至1160 MHz接收混频器,集成小数N分频PLL和VCO

ADRF6601产品信息:

概览

优势和特点

  • 集成小数N分频PLL的接收混频器
  • RF输入频率范围:300 MHz至2500 MHz
  • 内部LO频率范围:750 MHz至1160 MHz
  • 输入P1dB:14.5 dBm
  • 输入IP3:31 dBm
  • 通过外部引脚优化IIP3
  • SSB噪声系数
    IP3SET引脚断开:13.5 dB
    IP3SET引脚接3.3 V电压:14.6 dB
  • 电压转换增益:6.7 dB
  • 200 欧姆 IF输出匹配阻抗
  • IF 3 dB带宽:500 MHz
  • 可通过三线式SPI接口进行编程
  • 40引脚、6 mm × 6 mm LFCSP封装

产品详情

ADRF6601是一款高动态范围有源混频器,集成锁相环(PLL)和压控振荡器(VCO)。PLL/频率合成器利用小数N分频PLL产生fLO输入,供给混频器。基准输入可以进行分频或倍频,然后施加于PLL鉴频鉴相器(PFD)。

PLL支持12 MHz至160 MHz范围内的输入基准频率。PFD输出控制一个电荷泵,其输出驱动一个片外环路滤波器。

然后,环路滤波器输出施加于一个集成式VCO。VCO输出(2 × fLO)再施加于一个LO分频器和一个可编程PLL分频器。 可编程PLL分频器由一个西格马-得尔塔调制器(SDM)进行控制。SDM的模数可以在1至2047范围内编程。

有源混频器可将单端50 欧姆 RF输入转换为200 欧姆差分IF输出。IF输出的工作频率最高可达500 MHz。

ADRF6601采用先进的硅锗BiCMOS工艺制造,提供40引脚、裸露焊盘、符合RoHS标准的6 mm x 6 mm LFCSP封装。额定温度范围为-40°C至+85°C。

应用

  • 蜂窝基站

ADRF6601数据手册:

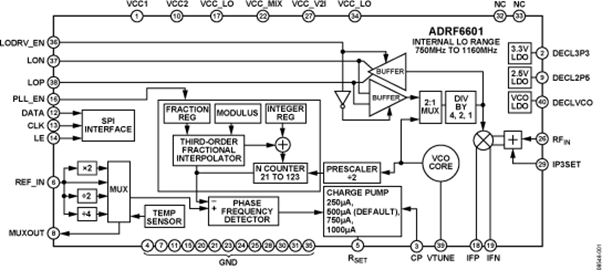

ADRF6601引脚功能、电路图:
