优势和特点
- 集成小数N分频PLL的接收混频器
- RF输入频率范围：1000 MHz至3100 MHz
- 内部LO频率范围：1550 MHz至2150 MHz
- 输入P1dB：+12 dBm
- 输入IP3：+29 dBm
- 通过外部引脚优化IP3
- SSB噪声系数：12 dB
- 电压转换增益：6 dB
- 200 欧姆 IF输出匹配阻抗
- IF 3 dB带宽：500 MHz
- 可通过三线式SPI接口进行编程
- 40引脚6 mm × 6 mm LFCSP封装
产品详情

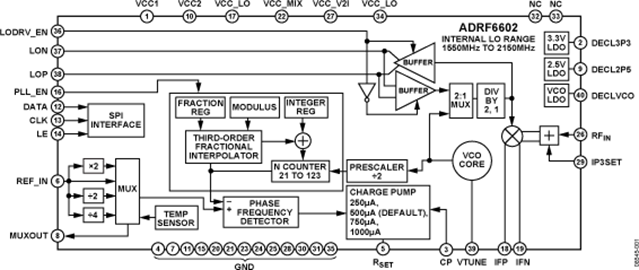

ADRF6602是一款高动态范围有源混频器，集成PLL和VCO。PLL/频率合成器利用小数N分频PLL产生F
LO输入，供给混频器。基准输入可以进行分频或倍频，然后施加于PLL鉴相器。PLL支持12 MHz至160 MHz范围内的输入基准频率。鉴相器输出控制一个电荷泵，其输出在片外环路滤波器中进行积分。然后，环路滤波器输出施加于一个集成式VCO。VCO输出(2*F
LO)再施加于一个LO分频器和一个可编程PLL分频器。
可编程分频器由一个西格马-得尔塔调制器(SDM)进行控制。SDM的模数可以在2至2047范围内编程。
有源混频器可将单端50 欧姆 RF输入转换为200 欧姆差分IF输出。IF输出的工作频率最高可达500 MHz。
ADRF6602采用先进的硅-锗BiCMOS工艺制造，提供40引脚、裸露焊盘、无铅、6 mm × 6 mm LFCSP封装，额定温度范围为-40°C至+85°C。
应用
蜂窝基站
