产品详情

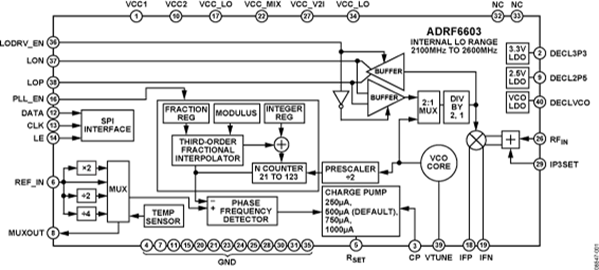

ADRF6603与ADRF6602共同构成了一个集成PLL/混频器系列，涵盖2100 MHz至2600 MHz频率范围。

PLL基准输入支持12 MHz至160 MHz范围内的输入频率。PFD输出控制一个电荷泵，其输出驱动一个片外环路滤波器。

环路滤波器输出再施加于一个集成式VCO。VCO输出(2× fLO)施加于一个LO分频器和一个可编程PLL分频器。可编程PLL分频器由一个西格马-得尔塔调制器(SDM)进行控制。SDM的模数可以在1至2047范围内编程。

有源混频器可将单端50 欧姆 RF输入转换为200 欧姆差分IF输出。IF输出的工作频率最高可达500 MHz。

ADRF6603采用先进的硅-锗BiCMOS工艺制造，提供40引脚、裸露焊盘、6 mm × 6 mm、符合RoHS标准的LFCSP封装，额定温度范围为-40°C至+85°C。

应用

• 蜂窝基站
