ADRF6604

1200 MHz 至 3600 MHz 接收混频器，集成小数N分频PLL和VCO

ADRF6604产品信息：

概览

  • 优势和特点
  • 产品详情

优势和特点

  • 集成小数N分频PLL的接收混频器
  • RF输入频率范围： 1,200 MHz至3,600 MHz
  • 内部LO频率范围： 2,500 MHz至2,900 MHz
  • 输入P1dB： 14.5 dBm
  • 输入IP3： 27.5 dBm
  • 通过外部引脚优化IIP3
  • SSB噪声系数
    IP3SET引脚断开： 14.3 dB
    IP3SET引脚接3.3 V电压： 15.5 dB
  • 电压转换增益： 6.8 dB
  • 200 欧姆 IF输出匹配阻抗
  • IF 3 dB带宽： 500 MHz
  • 可通过三线式SPI接口进行编程
  • 40引脚、6 mm × 6 mm LFCSP

产品详情

ADRF6604是一款高动态范围有源混频器，集成锁相环(PLL)和压控振荡器(VCO)。PLL/频率合成器利用小数N分频PLL产生 fLO输入，供给混频器。参考输入可以进行分频或倍频，然后施加于PLL鉴频鉴相器(PFD)。

PLL支持12 MHz至160 MHz范围内的输入参考频率。PFD输出控制一个电荷泵，其输出驱动一个片外环路滤波器。

然后，环路滤波器输出施加于一个集成式VCO。VCO输出(2 × fLO再施加于一个LO分频器和一个可编程PLL分频器。可编程PLL分频器由一个西格马-得尔塔调制器(SDM)进行控制。SDM的模数可以在1至2047范围内编程。

有源混频器可将单端50 欧姆 RF输入转换为200 欧姆差分IF输出。IF输出的工作频率最高可达500 MHz。

ADRF6604采用先进的硅锗BiCMOS工艺制造。采用符合RoHS标准的40引脚、6 mm x 6 mm LFCSP封装，带裸露焊盘。额定温度范围为-40 ℃至+85 ℃。

应用

  • 蜂窝基站

ADRF6604数据手册：

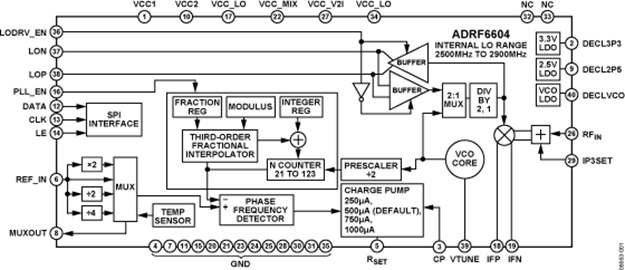

ADRF6604引脚功能、电路图：

ADRF6604: 2500 MHz to 2900 MH

ADRF6604:2500MHzto2900MHzRxMixerwithIntegratedFractional-NPLLandVCOTheADRF6604isahighdynamicrangeactivemixerwithintegratedPLLandVCO.ThePLL
