产品详情

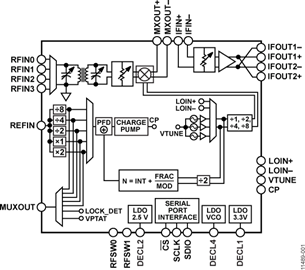

ADRF6620是一款高度集成的有源混频器和频率合成器，非常适合用于无线接收器子系统中。该器件功能丰富，内置一个高线性度宽带有源混频器、一个集成式小数N分频PLL、低相位噪声多核VCO，以及IF DGA。此外，ADRF6620还集成了4:1 RF开关、一个片内可调谐RF巴伦、可编程RF衰减器和低压差(LDO)稳压器。该高度集成的器件适用于7 mm × 7 mm小尺寸解决方案。

高度隔离的4:1 RF开关和片内可调谐RF巴伦使ADRF6620支持4个单端50 欧姆端接RF输入。可编程衰减器确保高线性度混频器内核具有优质的RF输入驱动电平。集成式DSA提供的衰减范围为0 dB至15 dB，步进为1 dB。

ADRF6620提供两种备用方式产生差分LO输入信号：从外部通过高频低相位噪声LO信号产生，或从内部通过片内小数N分频PLL频率合成器产生。集成式频率合成器的连续LO覆盖范围为350 MHz至2850 MHz。由于基准频率值在传递至鉴频鉴相器(PFD)之前能够通过除法和乘法模块将其增加或减少至期望值，因此PPL基准电压源输入可支持较宽的频率范围。

集成式高线性度DGA以0.5 dB的步进提供3 dB至15 dB的额外增益范围，驱动模数转换器(ADC)时灵活性极高。

ADRF6620采用先进的硅锗BiCMOS工艺制造，提供48引脚、裸露焊盘、符合RoHS标准的7 mm x 7 mm LFCSP封装。额定温度范围为-40°C至+85°C。

应用

• 无线接收器
• 数字预失真(DPD)接收器
