ADRF6655

宽带上/下变频混频器,集成小数N分频PLL和VCO

ADRF6655产品信息:

概览

优势和特点

  • 集成小数N分频PLL的宽带有源混频器
  • RF输入频率范围:100 MHz至2500 MHz
  • 内部LO频率范围:1050 MHz至2300 MHz
  • 灵活的IF输出接口
  • 输入P1dB:12 dBm
  • 输入IP3:29 dBm
  • 噪声系数(单边带):12 dB
  • 电压转换增益:6 dB
  • 200 欧姆输出匹配阻抗
  • 通过SPI串行接口进行PLL编程
  • 40引脚、6 mm × 6 mm LFCSP封装

产品详情

ADRF6655是一款高动态范围有源混频器,集成PLL和VCO。频率合成器利用可编程整数N分频/小数N分频PLL产生本振输入,供给混频器。PLL基准输入标称值为20 MHz。基准输入可以进行分频或倍频,然后施加于PLL鉴相器。PLL支持10 MHz至160 MHz范围内的输入基准频率。鉴相器输出控制一个电荷泵,其输出在片外环路滤波器中进行积分。然后,环路滤波器输出施加于一个集成式VCO。VCO输出(2 × fLO)再施加于一个本振(LO)分频器和一个可编程PLL分频器。

可编程分频器由一个西格马-得尔塔调制器(SDM)进行控制。SDM的模数可以在1至2047范围内编程。

该宽带有源混频器采用一个偏置调整电路,允许通过提高电源电流来增强IP3性能。在典型条件下,该混频器的输入IP3超过25 dBm,单边带噪声系数(NF)为12 dB。电源电流增大约20 mA时,IIP3可提升至约29 dBm。采用200 欧姆差分IF输出阻抗时,典型电压转换增益为6 dB。IF输出可以外部匹配,以支持有限频率范围内的上变频。

ADRF6655采用先进的硅-锗BiCMOS工艺制造,提供40引脚、裸露焊盘、无铅、6 mm × 6 mm LFCSP封装,额定温度范围为-40°C至+85°C。

ADRF6655数据手册:

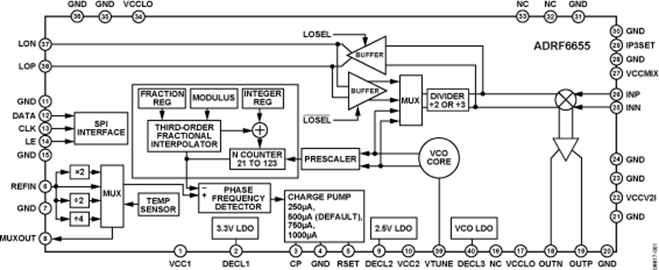

ADRF6655引脚功能、电路图:

ADI公司推出宽带通信系统的射频 IC ADRF6655

,全球领先的高性能信号处理解决方案供应商,最近发布了两款用于宽带通信系统的射频 IC -- ADRF6655 和 ADRF6510,在不降低性能的条件下可将元件数量减少75%以上。ADRF6655 有源混频器 或 ADRF6510 双通道可编程滤波器与 VGA (可变增益放大器)将多种功能和分立器件集成

ADI公司为宽带通信设备开发提供具有突破性集成度的射频IC

ADI公司为宽带通信设备开发提供具有突破性集成度的射频IC--全球领先的高性能信号处理解决方案供应商,最近发布了两款用于宽带通信系统的射频IC--ADRF6655和ADRF6510,在不降低性能的条件下可将元件数量减少ADRF6655有源混频器或ADRF6510双通道可编程滤波器与VGA(可变增益放大器)将多种功能和分立器件集成在单个芯片中,与传统分立式射频设计相比,可使元件数量减少4倍。
