该器件设计提供1200 MHz至2400 MHz的RF输出，并集成低相位噪声VCO和高性能正交调制器，非常适合新一代要求高信号动态范围和线性度的通信系统。由于集成IQ调制器、PLL和VCO，因此该器件不仅可以显著节省电路板空间并减少BOM，而且还可以降低设计复杂度。

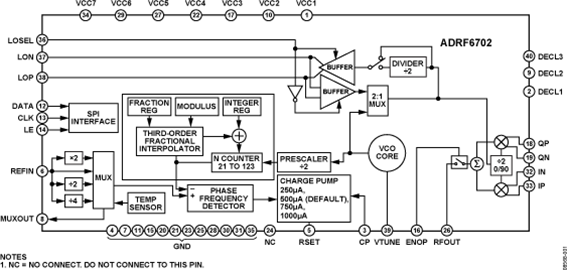

集成小数N分频PLL/频率合成器产生2× fLO输入，供给IQ调制器。鉴相器与外部环路滤波器一起用于控制VCO输出。VCO输出施加于正交分频器。为了减少杂散成分，可编程PLL分频器由一个西格马-得尔塔调制器进行控制。
IQ调制器具有宽带差分I和Q输入，支持基带和复数中频架构。单端调制器输出设计用于驱动50 欧姆负载阻抗，并且可以禁用。

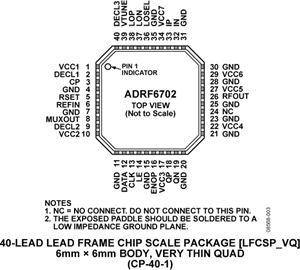

ADRF6702采用先进的硅锗BiCMOS工艺制造，提供40引脚、裸露焊盘、无铅6 mm x 6 mm LFCSP封装。额定温度范围为-40°C至+85°C，同时提供无铅评估板。
应用
摘要：电路功能与优势将ADRF6702 IQ调制器和AD9122 16位双通道1.2 GSPS TxDAC结合使用可满足现代高水平QAM或OFDM无线发射器（如图1所示）的动态范围要求。
