优势和特点

集成小数N分频PLL的I/Q调制器
RF输出频率范围： 700 MHz至3,000 MHz
内部LO频率范围： 356.25 MHz至2,855 MHz
输出P1dB： 12.2 dBm (2,140 MHz)
输出IP3： 32.6 dBm (2,140 MHz)
载波馈漏： -40.3 dBm (2,140 MHz)
边带抑制： -37.6 dBc（2,140 MHz）
噪底： -157.9 dBm/Hz (2140 MHz)
基带1 dB调制带宽： >1,000 MHz

基带输入偏置电平： 0.5 V
电源： 3.3 V/ 425 mA
集成式RF可调谐巴伦，允许单端RF输出
多核集成式VCO
HD3/IP3优化
边带抑制和载波馈通优化
高端/低端LO注入
可通过三线式串行端口接口(SPI)进行编程
40引脚6 mm × 6 mm LFCSP封装

产品详情

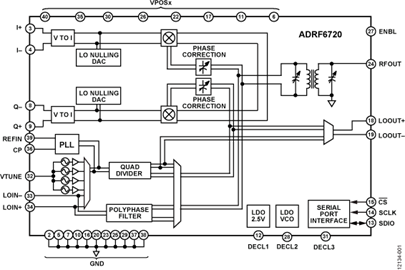

ADRF6720是一款集成频率合成器的宽带正交调制器，非常适合用于3G和4G通信系统。该器件内置一个高线性度宽带调制器、一个集成式小数N分频锁相环(PLL)，以及四个低相位噪声多核压控振荡器(VCO)。

ADRF6720本振(LO)信号可从内部通过片内整数N分频或小数N分频频率合成器产生，也可从外部通过高频、低相位噪声LO信号产生。内部集成式频率合成器利用多核VCO，实现356.25 MHz到2855 MHz的LO覆盖范围。在内部LO产生或外部LO输入的情况下，正交信号通过2分频分相器产生。当ADRF6720采用外部1 × LO输入工作时，三相滤波器产生混频器的正交输入信号。

ADRF6720提供数字可编程载波馈通优化、边带抑制、HD3/IP3优化以及高端或低端LO注入等功能。

ADRF6720采用先进的硅锗BiCMOS工艺制造，提供40引脚、裸露焊盘、6 mm x 6 mm LFCSP封装，符合RoHS标准。额定温度范围为-40°C至+85°C。

应用

2G/3G/4G/LTE宽带通信系统
微波点对点无线电
卫星调制解调器
军用和航空航天
仪器仪表
