ADRF6755

100 MHz至2400 MHz I/Q调制器，集成小数N分频PLL和VCO

ADRF6755产品信息：

概览

  • 优势和特点
  • 产品详情

优势和特点

  • 集成小数N分频PLL和VCO的I/Q调制器
  • 增益控制范围：47 dB，步进为1 dB
  • 输出频率范围：100 MHz至2400 MHz
  • 1 dB 输出压缩：8 dBm（LO = 1800 MHz）
  • 输出IP3：20.5 dBm（LO = 1800 MHz）
  • 噪底：-161 dBm/Hz（LO = 1800 MHz）
  • 基带调制带宽：600 MHz(3 dB)
  • 输出频率分辨率：1 Hz
  • SPI 和 I(2)C 兼容型串行接口
  • 电源：5 V/380 mA

产品详情

ADRF6755是一款高集成度正交调制器、频率合成器和可编程衰减器。该器件工作在100 MHz至2400 MHz的频率范围，适用于卫星、蜂窝和宽带通信。

ADRF6755调制器包括一个集成VCO的高模数、小数N分频频率合成器，其频率分辨率低于1 Hz，以及一个47 dB数字控制输出衰减器，步进为1 dB。

所有片内寄存器均通过用户可选的SPI或I(2)C接口进行控制。该器件采用4.75 V至5.25 V单电源供电。

ADRF6755数据手册：

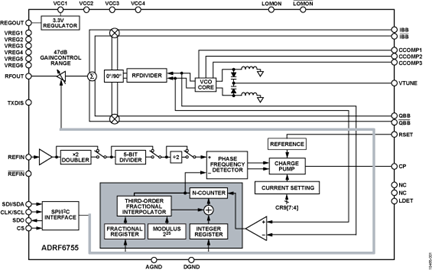

ADRF6755引脚功能、电路图：

100至2400兆赫的I / Q调制器

ADRF6755是一个高度集成的正交调制器，频率合成器和可编程衰减器。设备占地面积的工作频率范围从100兆赫到2400兆赫利用卫星，蜂窝和宽带通信。ADRF6755调制器包括高模量，与集成的分数N频率合成器的VCO，提供小于1赫兹的频率分辨率和47 dB的数字控制衰减器输出1 dB的步。
