PLL支持10 MHz至160 MHz范围内的输入基准频率。鉴相器输出控制一个电荷泵，其输出在片外环路滤波器中进行积分。然后，环路滤波器输出施加于一个集成式VCO。
IQ解调器将差分RF输入与源自正交分频器的复数LO混频。差分I和Q输出路径具有出色的正交精度，可以处理基带信号或最高120 MHz的复数中频信号。
通过对串行接口寄存器编程以降低功耗，还可提供低功耗工作模式，同时输入线性度和输出驱动电流略有降低。
ADRF6806采用先进的硅锗BiCMOS工艺制造，提供40引脚、裸露焊盘、符合RoHS标准的6 mm x 6 mm LFCSP封装。额定温度范围为-40°C至+85°C。
应用
Analog Devices, Inc.( 解调器 ADRF6806( http://www.analog.com/zh/pr1018/adrf6806）和 ADRF6807( http://www.analog.com作为 ADI 公司 RF IC 系列产品的最新成员，ADRF6806 解调器

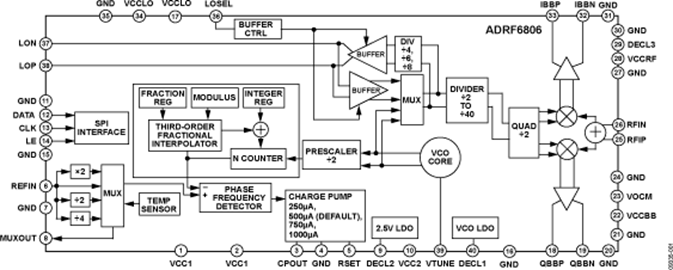

【用 途】 正交解调电路【性能 参数】 采用紧凑型40脚LFCSP封装。LO频率范围：50MHz至525MHz，领先的射频性能：输入P1dB为12.2dBm、输入IP3为28.5dBm、噪声系数（DSB）为12.2、电压转换增益为1dB，正交解调精度：相位精度。 内部方框图：
(ADI)，全球领先的高性能信号处理解决方案供应商，最近推出了具有业界最高动态范围和集成度的正交解调器 ADRF6806 （ http://www.analog.com/zh/pr1018/adrf6806
(ADI)，全球领先的高性能信号处理解决方案供应商，最近推出了具有业界最高动态范围和集成度的正交解调器 ADRF6806 和 ADRF6807 ，适合蜂窝通信基础设施和微波点对点无线电等多种宽带通信应用作为 ADI 公司 RF IC 系列产品的最新成员，ADRF6806 解调器的工作频率范围是 50 MHz 至 525 MHz，而 ADRF6807 解调器
(ADI)，全球领先的高性能信号处理解决方案供应商，最近推出了具有业界最高动态范围和集成度的正交解调器 ADRF6806和 ADRF6807，适合蜂窝通信基础设施和微波点对点无线电等多种宽带通信应用。作为 ADI 公司 RF IC 系列产品的最新成员，ADRF6806 解调器的工作频率范围是 50 MHz 至 525 MHz，而 ADRF6807 解调器的
