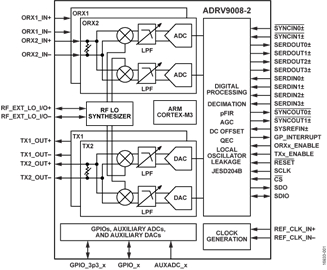

ADRV9008-2 是一套高度集成的 RF 捷变发射子系统，提供双通道发射器、观察路径接收器、集成式合成器和数字信号处理功能。此 IC 可实现 2G、3G 和 4G 宏 基站和有源天线应用所需的多种高性能低功耗组合。
发射器采用一种创新的直接转换调制器，可以实现多载波宏基站质量性能和极低功耗。在 3G/4G 模式下，最大的大信号带宽为 200MHz。在 MC-GSM 模式下（具有更高的带内 SFDR），最大的大信号带宽为 75MHz。
观察路径包括一个具有优良动态范围的宽带宽直接转换接收器。完整的接收子系统包括直流失调矫正、正交误差校正和数字滤波功能，因此数字基带中不再需要这些功能。还集成了多种适用于 PA 和射频前端控制的辅助功能，例如 ADC、DAC 和 GPIO。
完全集成的锁相环 (PLL) 为发射器和接收器部分提供高性能、低功耗小数 N 射频合成。另有一个合成器生成转换器、数字电路和串行接口所需的时钟。已采取特别预防措施以提供高性能基站应用所要求的隔离。集成了所有 VCO 和环路滤波器元件。
高速 JESD204B 接口支持高达 12.288 Gbps 的线速，因此在最宽带宽模式下，每个发射器有两个线路，并且观察路径接收器也有两个线路。
ADRV9008-2 的内核可以直接由 1.3 V 和 1.8 V 稳压器供电，并通过标准 4 线串行端口进行控制。包括了全面的节电模式，以便在正常使用过程中较大限度地减小功耗。ADRV9008-2 采用 12 mm × 12 mm、196 球芯片级球栅阵列 (CSP_BGA) 封装。
