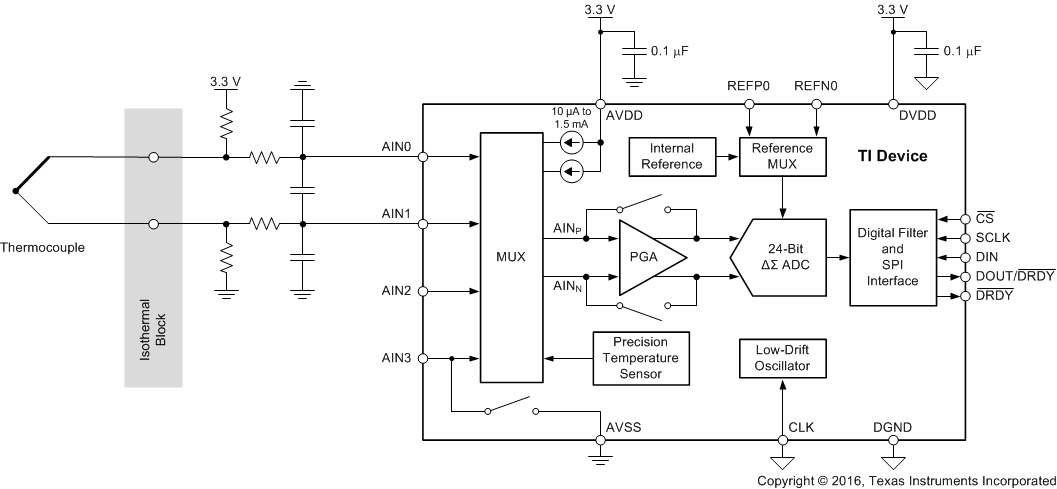

ADS1220 是一款精密 24 位模数转换器 (ADC)，所集成的多种 特性 能够降低系统成本并减少小型传感器信号测量 应用 中的组件数量。该器件 具有 通过输入多路复用器 (MUX) 实现的两个差分输入或四个单端输入，一个低噪声可编程增益放大器 (PGA)，两个可编程激励电流源，一个电压基准，一个振荡器，一个低侧开关和一个精密温度传感器。
此器件能够以高达 2000 次/秒 (SPS) 采样数据速率执行转换，并且能够在单周期内稳定。针对噪声环境中的工业应用，当采样频率为 20SPS 时，数字滤波器可同时提供 50Hz 和 60Hz 抑制。内部 PGA 提供高达 128V/V 的增益。此 PGA 使得 ADS1220 非常适用于小型传感器信号测量 应用 ，例如电阻式温度检测器 (RTD)、热电偶、热敏电阻和阻性桥式传感器。该器件在使用 PGA 时支持测量伪差分或全差分信号。此外，该器件还可配置为禁用内部 PGA，同时仍提供高输入阻抗和高达 4V/V 的增益，从而实现单端测量。
在禁用 PGA 后的占空比模式下运行功耗可低至 120µA。ADS1220 采用无引线 VQFN-16 或薄型小外形尺寸 (TSSOP)-16 封装，额定工作温度范围为 -40°C 至 +125°C。
ADS1220EVM是一个24位的多通道评估模块，其能够使用ADS1220来实现最小电路原型演示功能和部分评估。ADS1220可通过多种方式与ADS1220EVM连接，ADS1220EVM是控制ADCPro?评价软件使用一个插件。此软件能够运行微软Windows操作系统?并完整评估ADS1220设备。ADS1220EVM 特点 包含所有支持ADS1220所需的电路；+5v或+3.3v电源选项ADC
该ADS1220是一种精密，24位模拟-数字转换器（ADC），采用了无引线提供QFN -16或TSSOP -16封装。
求新求精的德州仪器数模转换类产品又推新品，ADS1220不仅在体积上拥有优势，在降低系统成本上也有着不俗的成绩。ADS1220是一款精密的24位模数转换器（ADC），所集成的多种特性能够降低系统成本并减少小型传感器信号测量应用中的组件数量。这个器件具有通过灵活的输入复用器（MUX）实现的两
德州仪器适时推出ADS1242与ADS1220两款新品，本文就将对德州仪器旗下两款数模转换器进行对比。ADS1242为多路输入通道数模转换器。
