ADS1255和ADS1256是极低噪声的24位模拟-数字(A/D)转换器。他们为最苛刻的应用提供完整的高分辨率测量解决方案。

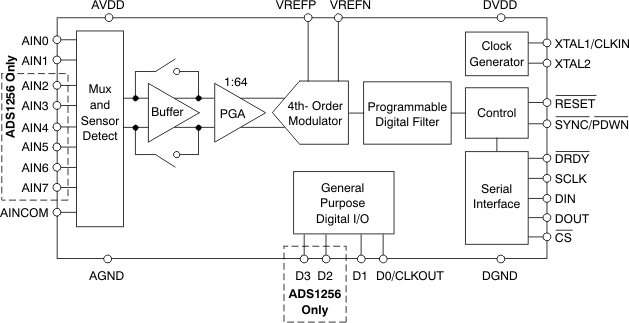

该转换器由一个四阶delta-sigma (得尔塔西格马)调制器和一个可编程数字滤波器组成。柔性输入多路复用器处理差分或单端信号，并包括验证连接到输入的外部传感器的完整性的电路。可选择的输入缓冲器大大提高了输入阻抗，低噪声可编程增益放大器(PGA)在二进制步骤中提供从1到64的增益。可编程滤波器允许用户在高达23位无噪声的分辨率和高达每秒30k采样(SPS)的数据速率之间进行优化。该转换器提供快速的通道循环测量多路输入，也可以执行一次转换，解决在一个单一的周期。
通信是通过一个spi兼容的串行接口处理的，该接口可以通过2线连接进行操作。机载校准支持自校正和系统校正的偏移和增益误差的所有PGA设置。双向数字I/ o和可编程时钟输出驱动程序提供了一般用途。ADS1255封装在SSOP-20中，ADS1256封装在SSOP-28中。
【用 途】 【性能 参数】【互换 兼容】
本文为大家介绍以ARM内核S3C2440为处理器，24位自带模拟开关的ADS1256芯片为A/D转换和信号输入通道选择，利用其特性、工作原理来设计具有高精度、多通道、实时操作性强的地震数据采集系统电路。
摘 要： 针对地质灾害监测领域对数据采集系统的低功耗与实时性要求，提出了一种基于STM32F103和ADS1256的多通道数据采集系统，可实现对地质灾害现场泥水位、地声、次声、位移等多参数的实时在线数据采集
ADS1255/6 – 具有多路复用器的 24 位 30kSPS 极低噪声 Δ-Σ ADCADS1255 与 ADS1256 噪声极低的 24 位模数 (A/D) 转换器。
ADS1255与ADS1256可提供高达23比特的无噪声精度、数据速率高达30kSPS、+/-0.0010%非线性特性（最大值）以及众多的板上外设（输入多路复用器、输入缓冲器、可编程增益放大器）。
