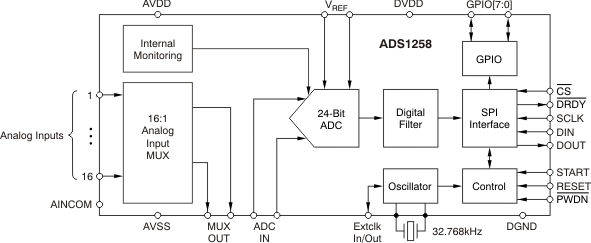

ADS1258是一个16通道(多路复用)，低噪声，24位，delta-sigma 模数转换器(ADC)，以通道扫描速率从每通道每秒1.8k到23.7k采样(SPS)提供单周期固定数据。一个灵活的输入多路复用器可以接受8个差分或16个单端输入的组合，其满量程为5 V或真双极量程为±2.5 V，当使用5 V参考时。四阶delta-sigma调制器后面是一个五阶sinc数字滤波器，为低噪声性能进行了优化。
该多路复用器的差分输出可用于在ADC输入之前进行信号调理。内部系统监控寄存器提供电源电压、温度、参考电压、增益和偏移量数据。
板载锁相环从32.768 khz的晶体产生系统时钟，或者可以被外部时钟源覆盖。缓冲系统时钟输出(15.7 MHz)提供驱动微控制器或其他转换器。
串行数字通信通过spi兼容的接口处理。一个简单的命令字结构控制通道配置，数据速率，数字I/O，监控功能等。
可编程传感器偏置电流源可用于偏置传感器或验证传感器的完整性。
该ADS1258工作在一个单极5 V或双极±2.5 V模拟电源和数字电源兼容的接口范围从2.7 V到5.25 V。ADS1258有QFN-48和QFP-48封装。
主要特点： ADS1258是16通道24位分辨率的低噪声模/数转换芯片，全量程5V的单端输人范圃或者±2.5V的真双极输入，每个通道采样速率最高23.7KSPS
在诱发电位仪采集系统中,模/数转换模块芯片的选取对整个采集系统的结构和性能影响非常大，本文模作文章/数转换芯片选用ADS1258器件，使得本系统达到多通遭高分辨率的要求。1、ADS1258的主要特点 ADS1258是16通道24位分辨率的低噪声模/数转换芯片，全量程5V的单端输人范圃或者±2.5V的
ADS1258采用TI高性能、高精度的混合信号CMOS技术制造工艺，适用于设备与系统监控、数据采集、医疗、航空电子、测试测量、仪表以及工业过程控制等多通道应用。ADS1258提供了固定通道(125kSPS 的数据速率)或自动通道扫
