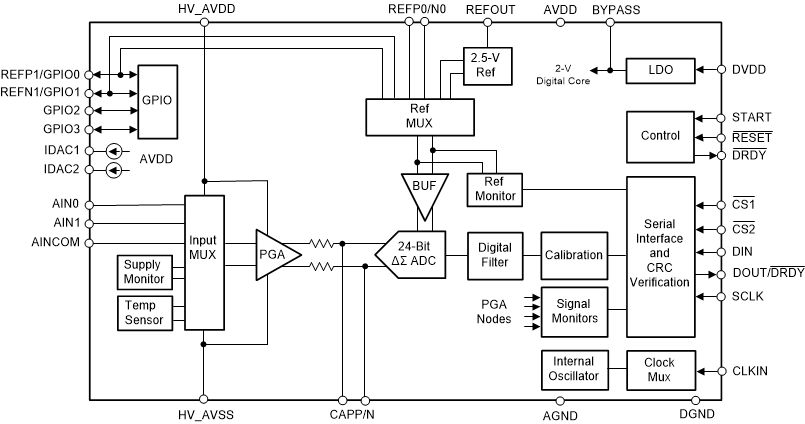

ADS125H02 是一款 ±20V 输入、24 位、得尔塔-西格马 模数转换器 (ADC)。该 ADC 配备 低噪声可编程增益放大器 (PGA)、内部基准电压、时钟振荡器和信号或基准电压超范围监控器。

与分立的解决方案相比，该产品将一个宽输入电压范围、±18V PGA 和 ADC 集成到单个封装中，可将电路板面积减小最多 50%。

具有 0.125 至 128 的可编程增益（相当于 ±20V 至 ±20mV 的等效输入范围），因而无需外部衰减器或外部增益级。1G欧姆 的最低输入阻抗可减小由传感器负载导致的误差。而且，由于具备低噪声和低漂移性能，因而能直接连接桥、电阻式温度检测器 (RTD) 和热电偶传感器。

数字滤波器可减弱数据速率 ≤ 50SPS 或 60SPS 时的 50Hz 和 60Hz 线路周期噪声，以减小测量误差。滤波器还可提供无延迟转换数据，从而在通道定序期间实现高数据吞吐量。

ADS125H02 采用 5mm × 5mm VQFN 封装，额定工作温度范围为 -40°C 至 +125°C。
