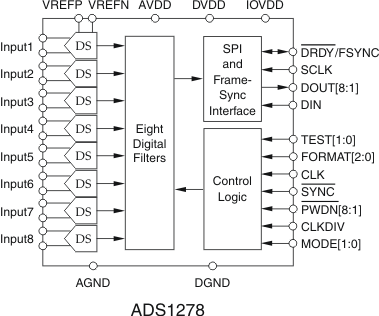

基于单通道ADS1271, ADS1278(八进制)是一个24位的delta-sigma (得尔塔西格马)模数转换器(ADC)，数据速率高达128 k采样/秒(SPS)，允许同时采样8个通道。
传统上，工业delta-sigma adc提供良好的漂移性能，使用大通带下垂的数字滤波器。因此，它们的信号带宽有限，大多适用于直流测量。音频应用中的高分辨率adc提供了更大的可用带宽，但偏移和漂移规格明显低于相应的工业同行。ADS1278结合了这些类型的转换器，允许具有优秀的直流和交流规格的高精度工业测量。
高阶斩波稳定调制器实现了非常低的漂移和低的带内噪声。机载抽取滤波器抑制调制器和信号带外噪声。这些adc提供的可用信号带宽高达尼奎斯特率的90%，纹波小于0.005 dB。
四种操作模式允许优化速度，分辨率和功率。所有操作均由引脚直接控制;没有要编程的寄存器。该器件在扩展的工业范围内完全指定(-55°C至210°C)，并可在HTQFP-64 PowerPAD封装(-55°C至175°C)，一个84引脚HFQ封装和KGD芯片托盘选项。
HT-691／HT-694／HT-611／HT-614／HT-651／HT-658电路-a标签里,如:/>
HT-680／HT-6187／HT-600／HT-6207／HT-640／HT-6247电路-d标签里,如: />
HT-680／HT-6187／HT-600／HT-6207／HT-640／HT-6247电路-b标签里,如: />
HT-691／HT-694／HT-611／HT-614／HT-651／HT-658电路-f标签里,如:/>
HT-691／HT-694／HT-611／HT-614／HT-651／HT-658电路-c标签里,如:/>
HT-691／HT-694／HT-611／HT-614／HT-651／HT-658电路-b标签里,如:/>
HT-680／HT-6187／HT-600／HT-6207／HT-640／HT-6247电路-e标签里,如:/>
HT-680／HT-6187／HT-600／HT-6207／HT-640／HT-6247电路-c标签里,如: />
HT-691／HT-694／HT-611／HT-614／HT-651／HT-658电路-e标签里,如: />
1概述ADS1274／ADS1278是德州仪器(TI)推出的多通道24位工业模数转换器(ADC)，内部集成有多个独立的高阶斩波稳定调制器和FIR数字滤波器，可实现4／8通道同步采样，支持高速、高精度、低功耗、低速4种工作模式；ADS1274／ADS1278具有优良的AC和DC特性，采样率最高可以达128Ks／s，62kHz带宽时信噪比(SNR)可达111dB，失调漂移为0.8μV／℃。ADS1274／ADS1278可通过设置相应的输入／输出引脚选择工作模式，无需寄存器编程，其数据输出
