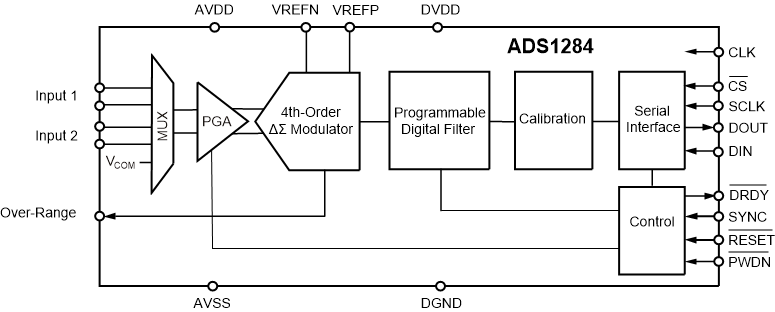

ADS1284 是一款高性能、单芯片模数转换器 (ADC)。该器件包括一个低噪声可编程增益放大器 (PGA)、得尔塔-西格马 调制器和数字滤波器。该 ADC 支持两种运行模式，可在功耗与分辨率之间实现最佳平衡。

双通道多路复用器具有用于信号测量和 ADC 信号测试的输入。具有使输入电路短路和测试内部噪声的模式。PGA 具有高输入阻抗和低噪声，可与地震检波器和水听器传感器直接连接。

四阶固有稳定性调制器可提供出色的低噪声和线性性能。调制器输出由片上数字滤波器进行过滤和抽取，以生成 ADC 转换结果。

数字滤波器提供 250 至 4000 SPS 的数据速率。高通滤波器 (HPF) 具有可编程转角频率。片上增益和偏移调节寄存器支持系统校准。

同步输入控制 ADC 转换的时序。关断输入使 ADC 进入关断模式。

ADS1284 采用紧凑的 24 引线 5mm x 4mm VQFN 封装，完整额定工作温度为 -40°C 至 +85°C，最大工作温度范围为 -50°C 至 +125°C。
