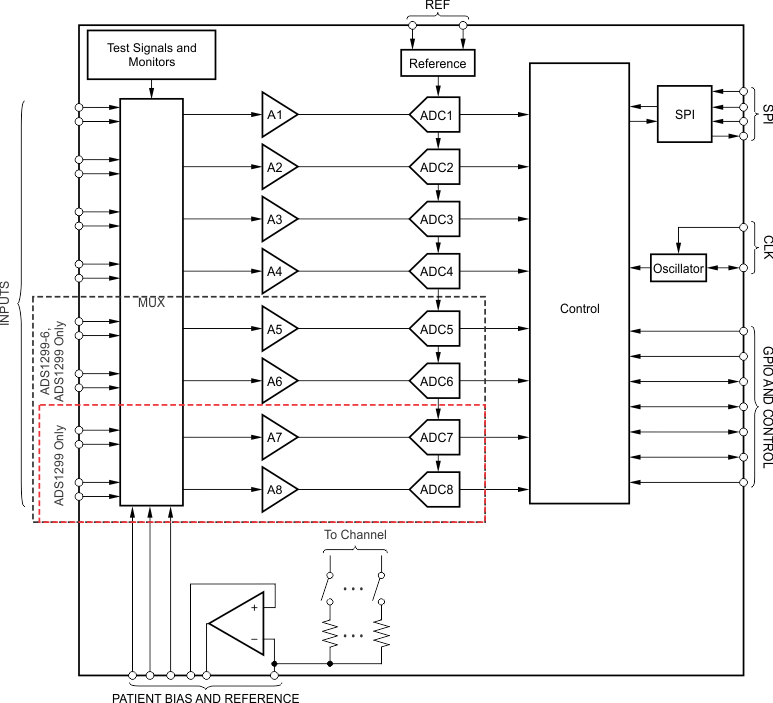

ADS1299-4、ADS1299-6 和 ADS1299 器件是一系列四通道、六通道和八通道低噪声、24 位同步采样 得尔塔-西格马 模数转换器(ADC)系列产品。该系列内置可编程增益放大器 (PGA)、内部基准以及板载振荡器。ADS1299-x 具备 颅外脑电图 (EEG) 和心电图 (ECG) 应用 所需的 全部常用功能。凭借高集成度和出色性能，ADS1299-x 能够以大幅缩小的尺寸、显著降低的功耗和整体成本构建可扩展的医疗仪器系统。
ADS1299-x 在每条通道中配有一个灵活的输入多路复用器，该复用器可与内部生成的信号独立相连，完成测试、温度和导联断开检测。此外，可选择输入通道的任一配置生成患者偏置输出信号。提供可选 SRB 引脚，旨在将公共信号路由至参考蒙太奇配置的多路输入。ADS1299-x 以 250SPS 至 16kSPS 的数据传输速率运行。可通过激励电流阱/电流源在器件内部实现导联断开检测。
可在通道较多的系统中采用菊花链配置串联多个 ADS1299-4、ADS1299-6 或 ADS1299 器件。ADS1299-x 采用 TQFP-64 封装，工作温度介于 -40°C 至 +85°C 之间。
该24位元、8 通道ADS1299是首款同步採样EEG AFE，可达到低至1uVpp的输入参考杂讯，比同类 EEG AFE 至少低 75% 。
该 24 位、8 通道 ADS1299 是首款输入参考噪声低至 1 uVpp、比其它 EEG AFE 低 75% 以上的同步采样 EEG AFE。
ADS1299性能演示的套件（ADS1299EEG-FE）工具和支持包括易于使用的评估软件，内置的分析工具，包括示波器，FFT和直方图显示，灵活的输入配置，可选的外部参考电压电路和出口能力简单的测试文件中的数据进行后期处理
该 24 位、8 通道 ADS1299 是首款输入参考噪声低至 1 uVpp、比其它 EEG AFE 低 75% 以上的同步采样 EEG AFE。该器件用于 32 电极 EEG 时，可在将
TI公司的ADS1299是8路低噪音同时取样的24位delta-sigma ADC,并内置了可编程增益放大器(PGA),基准电压和振荡器,集成了脑电图(EEG)所需的通用特性.器件具有非常低的输入参考噪音
该 24 位、8 通道 ADS1299 是首款输入参考噪声低至 1 uVpp、比其它 EEG AFE 低 75% 以上的同步采样 EEG AFE。
该 24 位、8 通道 ADS1299 是首款输入参考噪声低至 1 uVpp、比其它 EEG AFE 低 75% 以上的同步采样 EEG AFE。
该 24 位、8 通道 ADS1299 是首款输入参考噪声低至 1 uVpp、比其它 EEG AFE 低 75% 以上的同步采样 EEG AFE。
