ADS1601是一款高速、高精度的delta-sigma模数转换器(ADC)，采用先进的CMOS工艺制造。ADS1601过采样拓扑在高频、大幅度信号采样期间降低了时钟抖动灵敏度，比奈奎斯特速率adc降低了四倍。因此，信噪比(SNR)得到了特别的提高。总谐波失真(THD)为-103dB，无杂散动态范围(SFDR)为105dB
针对功率和性能进行优化，ADS1601仅耗散330mW，同时提供±0.94V(REF)的满量程差分输入范围。如此宽的输入范围使得超出范围的信号不常见。OTR引脚指示是否发生模拟输入超出范围的情况。差分输入信号是根据差分参考来测量的，它可以在ADS1601内部产生，也可以在外部提供。

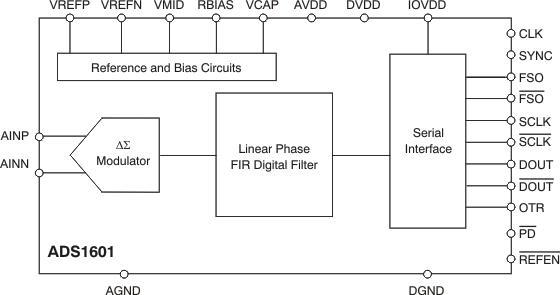

ADS1601采用固有稳定的先进调制器和片上抽取滤波器。滤波器阻带扩展到19.3MHz，大大简化了抗混叠电路。根据f(CLK)的不同，调制器将输入信号采样到20MSPS，而16倍抽取滤波器使用一系列的四个半带FIR滤波器级，以提供75dB的阻止带衰减和0.001dB的通带纹波。
输出数据通过一个简单的3线串行接口提供，速率高达1.25MSPS， -3dB带宽为615kHz。输出数据或其补充格式直接连接到dsp，如TI的TMS320系列，fpga，或asic。一个专用的同步引脚可以在多通道系统中与多个ADS1601s同时采样。功率耗散是由外部电阻器设置的，允许在低速运行时减少耗散。ADS1601的所有功能都由专用I/O引脚控制，通过消除对片上寄存器的需要，简化了操作。
高性能、易于使用的ADS1601特别适用于声纳、振动分析和数据采集等要求苛刻的测量应用。ADS1601采用7mm × 7mm TQFP-48封装，温度范围为-40°C至+85°C。
ADS1601同样为一般数据速率与较低功耗的应用进行了优化。ADS1601在数据速率为1.25MSPS时，功耗为330mW，并拥有高速性能：92dB信噪比(SNR)、-103dB总谐波失真(THD)以及105dB无寄生动态范围(SFDR)。ADS1601与ADS1602引脚兼容。输出数据可通过简单的3线串行接口，频率为1.23MHz(ADS1601=615kHz)时带宽-3dB。通过专用同步引脚，可实现多个ADS1601或ADS1602在
ADS1601 与 ADS1602 针对线性度较高的高速操作进行了优化，是高精度测量应用的理想选择，如科学仪器、自动测试设备、数据采集、医学成像及震荡分析等应用。（更多详情，敬请访问：www.
ADS1601 与 ADS1602 针对线性度较高的高速操作进行了优化，是高精度测量应用的理想选择，如科学仪器、自动测试设备、数据采集、医学成像及震荡分析等应用。
