通过使用 CMOS 工艺技术和创新型电路技术，ADS5263 被设计用来在低功耗下运行，并且在 4 Vpp 满量程输入时提供极高的 SNR 性能。通过使用一个低噪声 16 位模拟前端级，之后是一个 14 位 ADC，此器件提供高达 10MHz 的 85dBFS SNR，以及高达 30MHz，优于 80dBFS 的 SNR。
All trademarks are the property of their respec ve owners.
ADS5263 具有 14 位低功耗模式，其在此模式下作为一个四通道 14 位 ADC 运行。16 位前端级被断电，与 16 位模式相比，此部件的能耗大约为一半。14 位模式支持一个 2 Vpp 满量程输入信号，此时 SNR 典型值为 74dBFS。ADS5263 可在两个分辨率模式间自动切换。这使得系统能够使用高分辨率、高功耗模式或者一个低分辨率、低功耗模式中的同一部件。
该器件还配有一个数字处理模块，其中集成数字增益（最高可达 12dB）等多种常用数字功能。它包括一个数字滤波器模块，此模块具有内置的抽取滤波器（具有低通、高通和带通特点）。此抽取率也是可编程的（2 倍，4 倍或 8 倍）。这使得该器件非常适用于窄带 应用，因为滤波器可为此类应用提高 SNR 并滤除谐波，同时降低输出数据速率。
此器件包括一个平均模式，在此模式中，可将两个通道（或四个通道）平均来改进 SNR。一个非常独特的特性是可以实现输入通道和 LVDS 输出引脚间灵活映射的可编程映射器模块。这有助于大大减少 LVDS 输出路径选择的复杂程度，并且有可能通过减少印刷电路板 (PCB) 的层数来获得更加廉价的系统电路板。该器件在 -40°C 至 85°C 的工业级温度范围内运行。
【用 途】 模数转换器【性能 参数】 采用两个9毫米x9毫米QFN封装，支持10MHz输入，采样频率高达100MSPS，可实现84.6dBFS的信噪比（SNR）。 特点：
MRI" title="MRI">MRI" title="MRI">MRI, 波谱学和CCD图像.本文介绍了ADS5263主要特性,方框图, 数字处理框图以及ADS5263EVM评估板电路图,材料清单和元件布局图.Using CMOS process technology and innovative circuit techniques, the ADS5263 is designed
【用 途】 医疗图像模数转换【性能 参数】 ADS5263是采用CMOS工艺技术的具有低噪音16位前端和14位ADC的低功耗非常高SNR性能的集成电路，SNR可达85dBFS(10MHz)，30MHz
该 ADS5263 支持 10 MHz 输入，采样频率高达 100 MSPS，可实现 84.6 dBFS 的信噪比 (SNR)，从而可充分满足设计人员采集清晰明确的信号以及对更快采集速率的需求。除高性能外，ADS5263 的四通道架构、每通道 380 mW 的低功耗以及
特性与优势： a；14位与16位分辨率模式使 深圳市洛克里奇科技有限公司;; b；在16位模式下，ads5263 可在保持低功耗的同时，实现清晰的影像; o 10 mhz输入与100 msps采样频率下snr为84.6 dbfs; o 单位通道功耗为380 mw; o 4 vpp满量程输入; c；在14位低功耗模式下，ads5263可将功耗锐降50%： o 10 mhz 输入与10
主要特性与优势：·14 位与 16 位分辨率模式使设计人员能够在低功耗与高速度、高分辨率工作之间切换； ·在 16 位模式下，ads5263 可在保持低功耗的同时，实现清晰的影像；o10 mhz 输入与100 msps 采样频率下 snr 为 84.6 dbfs；o单位通道功耗为 380 mw；o4 vpp 满量程输入；·在14 位低功耗模式下，ads5263 可将功耗锐降 50%：o10 mh
该 ADS5263 支持 10 MHz 输入，采样频率高达 100 MSPS，可实现 84.6 dBFS 的信噪比 (SNR)，从而可充分满足设计人员采集清晰明确的信号以及对更快采集速率的需求。除高性能外，ADS5263的四通

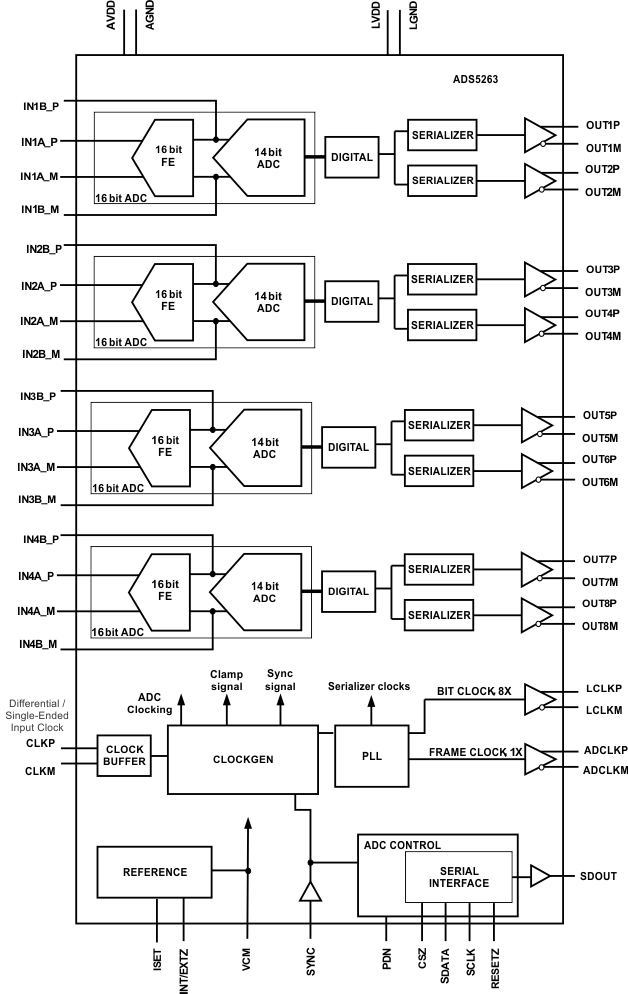

TI公司的ADS5263是采用CMOS工艺技术的具有低噪音16位前端和14位ADC的低功耗非常高SNR性能的集成电路,SNR可达85dBFS(10MHz),30MHz时可达80dBFS,最大取样速率00MSPS,可编程增益0 dB 到12 dB,主要用在医疗成像如MRI, 波谱学和CCD图像.本文介绍了ADS5263主要特性,方框图, 数字处理框图以及ADS5263EVM评估板电路图,材料清单和
该ADS5263支持10MHz输入，采样频率高达100MSPS，可实现84.6dBFS的信噪比(SNR)，从而可充分满足设计人员采集清晰明确的信号以及对更快采集速率的需求。除高性能外，ADS5263的四通道架构、每通道380mW的低功耗以及小型封装可帮助工程师成功设计现有单通道或双通道器件所无法达到的更小、更紧凑的医疗影像系统。非磁性封装选项支
