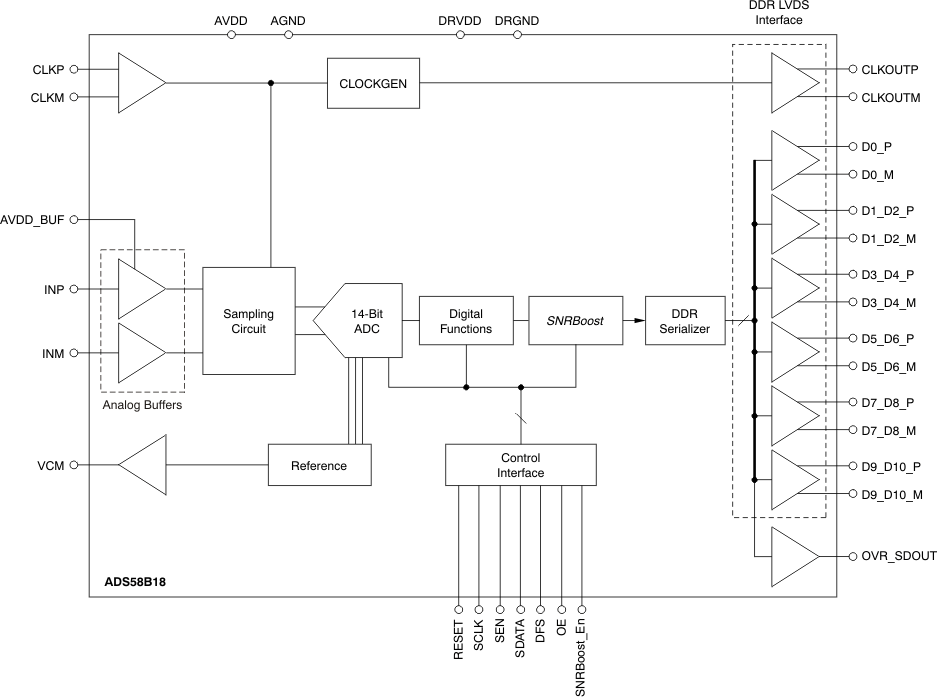

ADS58B18/B19是超低功耗ADS4xxx模数转换器(ADC)系列的成员，具有集成模拟缓冲区和SNRBoost技术。ADS58B18和ADS58B19是11位和9位adc，采样速率分别为200MSPS和250MSPS。创新的设计技术用于实现高动态性能，同时消耗极低的功率。模拟输入管脚具有在宽频率范围内具有恒定性能和输入阻抗的缓冲器。这种架构使这些部分非常适合多载波，宽带宽通信应用，如PA线性化。

ADS58B18使用ti专有的SNRBoost技术，可用于克服由于带宽小于奈奎斯特(f(S)/2)的量化噪声造成的信噪比限制。

两种器件都有增益选项，可用于在较低满量程输入范围，特别是在非常高的输入频率下提高SFDR性能。它们还包括一个直流偏移校正环路，可用于取消ADC偏移。在较低的采样率下，ADC自动在按比例减小的功率下运行，而不会损失性能。

这些设备支持双数据速率(DDR)低压差分信号(LVDS)和并行CMOS数字输出接口。DDR LVDS接口的低数据速率(最大500Mbps)使得使用低成本的基于现场可编程门阵列(FPGA)的接收器成为可能。他们有一个低摆动LVDS模式，可以用来进一步降低功耗。LVDS输出缓冲器的强度也可以增加，以支持50欧姆差分终端。

ADS58B18/B19均可在紧凑的QFN-48封装，并指定在工业温度范围内(-40°C至+85°C)。
