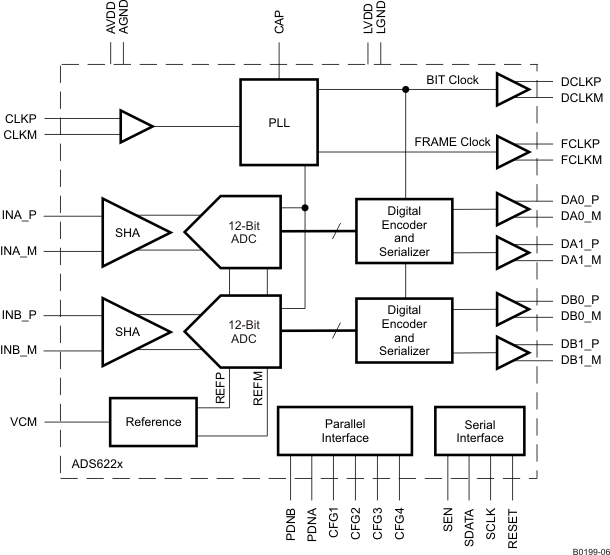

ADS6225/ADS6224/ADS6223/ADS6222 (ADS622X)是一款高性能12位125/105/80/65 MSPS双通道a - d转换器。串行LVDS数据输出减少了接口线的数量，从而产生紧凑的48引脚QFN封装(7 mm × 7 mm)，允许高系统集成密度。该器件包括3.5 dB粗增益选项，可用于提高SFDR性能，而信噪比几乎没有下降。除了粗增益，细增益选项也存在，可编程在1 dB的步骤到6 dB。
输出接口是两线制的，每个ADC数据被序列化并通过两个LVDS对输出。这使得串行数据速率减半(与单线接口相比)成为可能，并将其限制在1gbps以下，从而简化接收器设计。ADS622X还包括传统的单线接口，可用于较低的采样频率。
一个内部锁相环(PLL)乘入ADC采样时钟得到位时钟。位时钟用于序列化来自每个通道的ADC数据。除了串行数据流，帧时钟和位时钟也作为LVDS输出传输。LVDS输出缓冲器具有诸如可编程LVDS电流、电流倍增模式和内部终止选项等功能。这些可以用来扩大眼睛的张开和提高信号的完整性，容易被接收器捕获。
ADC通道输出可以以MSB或LSB第一和2s补码或直接二进制传输。
ADS622X有内部引用，但也可以支持外部引用模式。设备指定在工业温度范围内(-40℃~ 85℃)。
【用 途】 数据转换器【性能 参数】 采用48脚封装，工作电压为3.3V，具有可选并行DDR LVDS或CMOS输出的高性能ADC。在CMOS模式中功耗为500mW，支持正弦、LVCMOS、LVPECL、LVDS时钟输入和低至400mVpp的振幅。 引脚排列图：
ads6125（单通道）和 ads6225（双通道）均为具有可选并行 ddr lvds或 cmos 输出的高性能 adc。在 cmos 模式中 ads6125 的功耗仅为 415mw（ads6225 的功耗为 500mw），这些器件是在其速度等级中功耗最低的单通道 adc，从而延长了高信道密度系统的电池使用寿命并提高了散热性能
ADS6125（单通道）和 ADS6225（双通道）均为具有可选并行 DDR LVDS或 CMOS 输出的高性能ADC 。在 CMOS 模式中 ADS6125 的功耗仅为 415mW（ADS6225 的功耗为 500mW），这些器件是在其速度等级中功耗最低的单通道 ADC，从而延长了高通道密度系统的电池使用寿命并提高了散热性能
ADS6125（单通道）和ADS6225（双通道）均为具有可选并行DDRLVDS或CMOS输出的高性能ADC。在CMOS模式中ADS6125的功耗仅为415mW（ADS6225的功耗为500mW），这些器件是在其速度等级中功耗最低的单通道ADC，从而延长了高通道密度系统的电池使用寿命并提高了散热性能。
