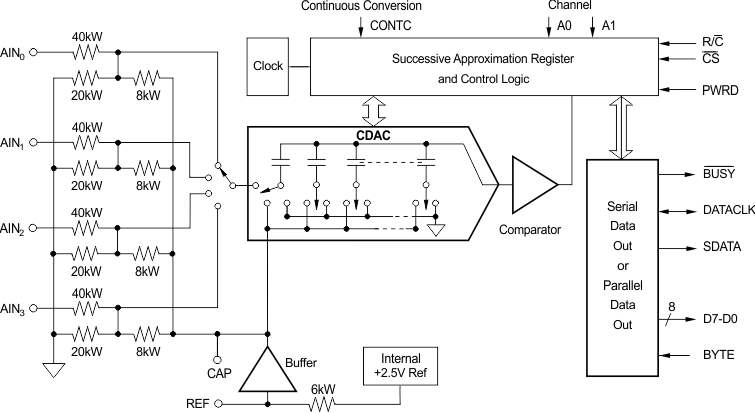

ADS7824可以在最大25µs的时间内获得±0.5 LSB的12位数据，而最大功耗仅为50mW。激光微调缩放电阻提供标准的工业±10V输入范围和±0.1%的通道到通道匹配。ADS7824是一个低功耗的12位采样a /D，具有4通道输入多路复用器，S/H，时钟，参考，和并行/串行微处理器接口。它可以配置为连续转换模式，以依次数字化所有四个通道。28引脚ADS7824可在塑料0.3" DIP和SOIC中使用，两者都完全指定在工业-40°C到+85°C范围内操作。
ADS7824并行接口电路图
【用 途】 【性能 参数】【互换 兼容】
文中详细介绍了ADS7824的工作原理、引脚定义、工作时序及在并行/串行模式下与8051单片机的接口电路及部分读写程序。关键词：模数转换器 CDAC 接口电路 ADS78241 概述ADS7824是美国BB公司推出的种低功耗4通道12位并行/串行
620)this.width=620;" />
ADS7824是美国BB公司推出的种低功耗4通道12位并行/串行模数转换芯片。
