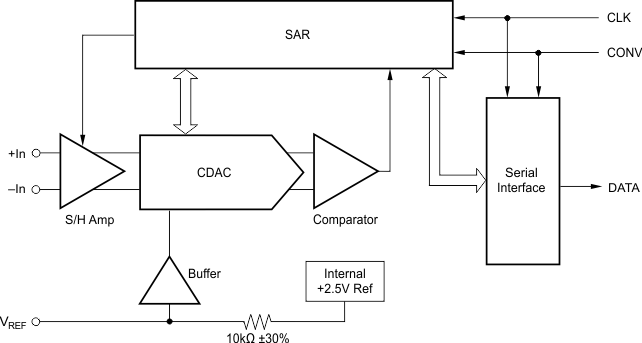

ADS7834是一个12位采样模数转换器(a /D)完成采样/保持，内部2.5V参考，和同步串行接口。在500kHz吞吐率下，典型的功耗是11mW。该设备可以置于断电模式，将耗散降至仅2.5mW。输入范围是零到参考电压，内部参考可以被外部电压过驱动。
低功耗、小体积和高速使ADS7834成为无线通信设备、便携式多通道数据记录器和频谱分析仪等电池驱动系统的理想选择。串行接口还为远程数据采集提供了低成本的隔离。ADS7834采用塑料mini-DIP-8或MSOP-8封装，可确保在-40°C至+85°C温度范围内工作。
【用 途】 【性能 参数】【互换 兼容】
输入电压经过INA155放大后送到12位高速低功耗采样A／D转换器ADS7818或ADS7834。ADS7818或ADS7834内部输入端为电容阵列(CDAC)，即为电容性输入，A／D转换器将输入的模拟信号转换为
输入电压经过INA155放大后送到12位高速低功耗采样A／D转换器ADS7818或ADS7834。ADS7818或ADS7834内部输入端为电容阵列(CDAC)，即为电容性输入，A／D转换器将输入的模拟信号转换为12位的数字信号输出，fsample=500kHz。
输入电压经过INA155放大后送到12位高速低功耗采样A／D转换器ADS7818或ADS7834。ADS7818或ADS7834内部输入端为电容阵列(CDAC)，即为电容性输入，A／D转换器将输入的模拟信号转换为12位的数字信号输出，fsample=500kHz。
输入电压经过INA155放大后送到12位高速低功耗采样A／D转换器ADS7818或ADS7834。ADS7818或ADS7834内部输入端为电容阵列（CDAC），即为电容性输入，A／D转换器将输入的模拟信号转换为12位的数字信号输出，fsample=500kHz。
