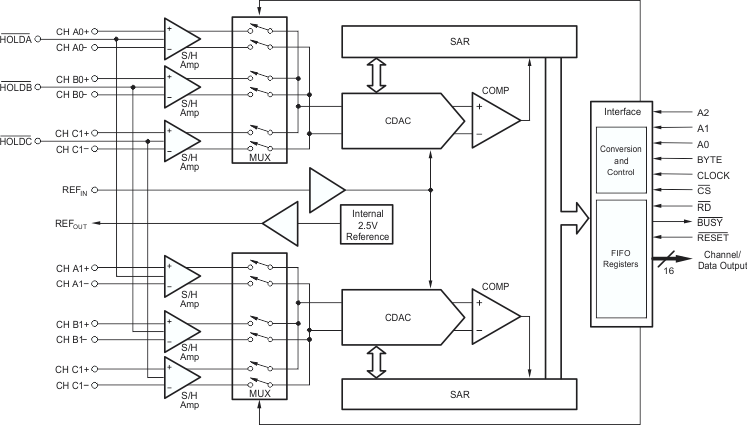

ADS7864是一个双12位，500kHz模数转换(a /D)具有6个全差分输入通道分组成3对高速同步信号采集。采样保持放大器的输入是完全差分的，并且保持与A/D转换器输入的差分。这提供了优秀的共模抑制80dB在50kHz，这是重要的高噪声环境。
ADS7864提供并行接口和控制输入，以减少软件开销。每个通道的输出数据都是一个16位字(地址和数据)。ADS7864提供TQFP-48封装，在-40°C到+85°C的工作范围内完全指定。
产品型号:DEM-ADS7864支持器件:ADS7864包括内容:ADS7864评估板一块,资料光盘一个价格/1片(套):￥1,299.00欢迎来一步电子网 查看更多精彩信息 请登录 www.kuyibu.com
产品型号:ADS7864-EVM支持器件:ADS7864包括内容:ADS7864评估板一块,资料光盘一个价格/1片(套):￥1,299.00欢迎来一步电子网 查看更多精彩信息 请登录 www.kuyibu.com
ADS7864模拟输入通道的+IN和-IN的最大电压输入范围为-0.3V～+5.3V（ADS7864 +5V供电）。图中的电路中使用了2个运放，A1用作跟随器，用来缓冲ADS7864输出的2.5V基准电压源；A2和四个电阻构成了信号调理网络，适当配置R1～R4电阻可以实现对输入信号Vi的缩放和平移以适合ADS7864
ADS7864是高速6通道全差分输入双12位A/D转换器，内部含有2个500 kHz采样速率的逐次逼近模数转换器，可以同时进行采样和转换，2个模数转换器分别对应三路输入通道（第一个模数转换器对应的通道为
为了避免89C51对ADS7864的干扰，用一片74HC244缓冲器来连接89C51的P0口和ADS7864的DB0～DB7，控制ADS7864的信号/HOLDA～/HOLDC、A0～A2也是通过89C51
如常见的国外产品中，应用于电力系统的专用A／D芯片有12位的ADS7864、16位的AD73360、24位的CS5451等，其中ADS7864采
关键词：TMS320VC33；数据采集；ADS7864；自适应 0 引言 前向通道是数据采集卡的关键部分，直接影响着数据采集卡的性能。它的合理
