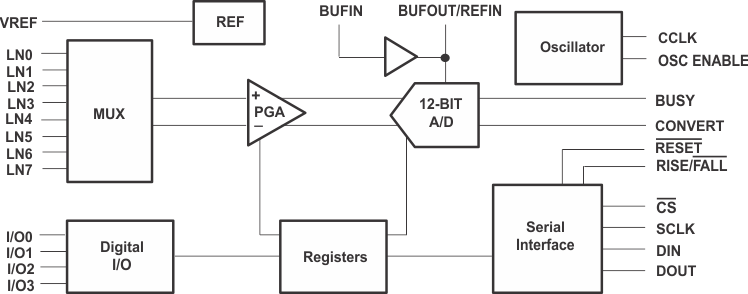

ADS7870(美国专利6140872、6060874)是一种完整的单芯片低功耗数据采集系统。它由4通道差分/8通道单端多路复用器、精密可编程增益放大器、12位逐次逼近模数转换器和精密电压基准组成。
该可编程增益放大器具有高输入阻抗、优良的增益精度、良好的共模抑制和低噪声。
对于许多低电平信号，信号源和A/D输入之间不需要外部放大或阻抗缓冲。
PGA的偏置电压自动归零。1、2、4、5、8、10、16和20 V/V的增益允许低至125 mV的信号产生满量程数字输出。
ADS7870包含一个内部参考，它被调整为高初始精度和稳定的温度。漂移通常为10ppm /°C。外部引用可用于多个ads7870共享一个共同引用的情况。
串行接口允许使用SPI ，QSPI ，Microwire 和8051系列协议，没有胶水逻辑。
【用 途】 【性能 参数】【互换 兼容】
ads7870有4个串行接口，即sclk、dout、din和cs，如图1所示，可以方便地与cpld或微控制器接口。 图2 adc串行接口时序 ads7870通过串行口配置内部寄存器，以确定其工作模式。
其中串行adc为ti的ads7870，可以配置为8通道单端模式或4通道差分模式。本设计为8通道单端模式，sram为toshiba的tc55v400aft，用来存储adc转换结果。 如图 系统框图
之后，ads7870将进行一次转换。转换结果将被写入寄存器0或寄存器1，并且可以通过寄存器读模式访问此结果。在此设计中，ado被配置为读返回模式1。
