ADSP-21262 数据手册-pdf中文资料-产品介绍及应用电路

ADSP-21262产品信息：

概览

优势和特点
产品详情

优势和特点

200MHz (5ns) SIMD SHARC内核，性能达1.2GFLOPS
与SHARC DSP代码兼容
支持IEEE兼容32位浮点、40位浮点和32位定点数据类型
2Mb片内双端口SRAM；4Mb掩模可编程ROM
2.4Gb/s片内带宽
6个独立的串行端口——支持：标准DSP串行模式、I2S模式、左对齐采样对模式和TDM模式

22个零开销DMA通道
SPI兼容接口和1个16位并行端口
数字应用接口(DAI)
PLL支持多种软件乘法器比率
4个定时器：1个内核和3个通用定时器，支持PWM生成模式、PWM捕获/脉冲带宽测量模式和外部事件看门狗模式
136引脚BGA (12mm x 12mm)和144引脚LQFP (20mm x 20mm)封装，提供商业级和工业级温度范围

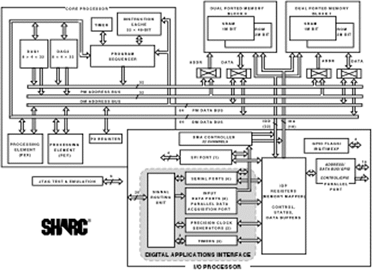

产品详情

ADSP-21262是第三代SHARC 可编程DSP系列中的第一个成员。ADSP-21262集成大容量片内存储器和多种外设，可以极大地缩短上市时间、降低成本，是高品质音频和车载娱乐系统、语音识别、医疗设备、测量设备等诸多应用的最佳选择。

ADSP-21262基于SHARC DSP内核制成，可以执行32位定点和32/40位浮点算法格式。ADSP-21262的内核工作频率为200MHz（指令周期时间为5 ns），可以执行复合快速傅里叶变换(FFT)运算——1024点复合FFT执行时间为46us，比同等价位产品快2.6倍以上。在音频应用中，单指令多数据(SIMD)模式实际上可使处理器性能提高一倍。

ADSP-21262采用最高集成度的设计模式，包括2 Mb片内双端口SRAM和4 Mb掩模可编程ROM存储器。大容量片内双端口存储器设计可为处理器和I/O带来持续的性能，无需添加外部存储器。实现系统I/O通过以下内容实现：6个全双工串行端口、4个定时器、1个16位并行端口、1个串行外设接口(SPI)、22个零开销直接存储器存取(DMA)通道（无需处理器干预即可快速传输数据），以及1个创新的数字应用接口(DAI)（通过其信号路由单元(SRU)提供完整的软件控制功能）。

数字应用接口(DAI)简化I/O系统开发
ADSP-21262采用数字应用接口(DAI)，这种架构可实现对各种外设的全面软件编程。SHARC编程模型具有极高的灵活性和易用性，再加上功能强大的DAI，制造商可以将同一硬件配置部署到具有不同I/O要求的多种产品之中。

连接通过灵活的信号路由单元(SRU)实现，这是一组路由引脚阵列，可在DAI组件与SRU之间提供灵活的可配置连接。通过DAI连接的外设为：1个精密时钟发生器(PCG)、1个输入数据端口(IDP)、6个SPORTS（串行端口）、6个标志输入、6个标志输出、3个定时器和SRU。IDP为DSP内核提供了一条额外输入路径，可配置为8个串行数据接收通道，或者7个串行数据接收通道和1个最高20位宽并行数据接收通道。高度集成的特性使设计师可以充分发挥多种外设的作用，而不至于牺牲系统的整体性能。

CROSSCORE开发工具
ADI屡获奖项的CROSSCORE品牌开发工具支持第三代SHARC DSP系列。CROSSCORE组件包括VisualDSP++ 软件开发环境、EZ-KIT Lite 评估系统和仿真器。

VisualDSP++是一款集成式软件开发环境，有助于加快和简化开发、调试和部署过程。通过EZ-KIT Lite评估系统可以轻松考察ADI系列DSP的功率，快速启用应用开发流程。仿真器提供PCI和USB主机平台两种型号，支持快速片内调试。另外，多个第三方开发组织还提供很多其他的开发工具和算法。
