ADSP-BF518

具有低功耗、先进的嵌入式连接性能的Blackfin处理器

ADSP-BF518产品信息:

概览

优势和特点

  • 性能高达400 MHz(800 MMACS)的Blackfin处理器内核
  • 2个双通道、全双工、支持8路立体声I(2)S通道的同步串行端口
  • 12条支持一维和二维数据传输的外设DMA通道
  • 支持IEEE1588 v2标准的以太网10/100 MII 接口
  • 支持的连接:SDIO, CE-ATA, eMMC, UART’s, SPORT’s, SPI 及TWI
  • Lockbox 安全技术 :用于保护代码与内容的硬件安全技术
  • 存储器控制器提供与多组外部SDRAM、SRAM、Flash或ROM的无缝连接
  • 176引脚、0.5 mm间距、24 × 24 LQFP封装(工业温度范围:-40°C ~+85°C)
  • 168引脚、0.8 mm间距、12 × 12 mm CSP-BGA封装(商用温度范围:0°C~ +70°C)

产品详情

Blackfin处理器系列产品通过提供支持1588 version 2的片上eMAC、三相PWM发生单元和正交编码器,将其应用进一步扩展至工业与仪器仪表领域。高性能的16/32 bit Blackfin嵌入式处理器内核、灵活的高速缓存架构、增强的DMA子系统,以及动态电源管理(DPM)功能,使系统设计人员能够设计灵活的平台以解决多种面向连接的应用,包括电机控制、电力线监控、生物识别、专业音频及家庭基站等。

BF518的嵌入式eMAC与IEEE1588 version2标准兼容。通过处理器上的时间戳机制,用户可以自由选择任意PHY,并在基于1588的系统中得到实现。BF518F的这一特性与它400MHz的CPU、多种其它外设的结合,使它成为要求苛刻的联网系统具吸引力的选择。

VoIP对嵌入式系统设计人员的挑战在于,选择一种什么样的信号处理解决方案,使其同时具有高性价比、低部署难度、并在整个市场空间内具有可伸缩性。较佳的嵌入式解决方案具有如下特性:既能实现具有低通道数的VOIP解决方案、又能保留足够能力以实现视频、音乐、成像和系统控制等增值功能与服务。传统的VoIP嵌入式解决方案是利用两个处理器内核来实现VoIP功能,ADSP-BF518与传统方案不同,它在统一的内核架构中提供了汇聚式的解决方案,它允许同时执行语音、视频信号的处理和RISC MCU的处理,以满足对网络和用户接口方面的需求。BF518在单个汇聚式处理器上提供完整VoIP功能,它的这种独特的能力,实现了统一的软件开发环境、更快速的系统调试和部署,以及更低的系统整体成本。

BF518还具有超低功耗特性,并提供可移除的存储设备接口,该接口支持用于便携式设备的SDIO、CE-ATA和eMMC。

IP保护已经成为当前嵌入式计算应用中不可或缺的一部分。在提供安全方案方面,ADSP-BF518采用基于固件的解决方案,该方案中的OTP(一次性可编程)存储器允许用户设置个人密钥,以实现程序代码的安全访问,这种安全方案实现了灵活性、可升级性和性能之间均衡。

ADSP-BF518数据手册:

ADSP-BF518引脚功能、电路图:

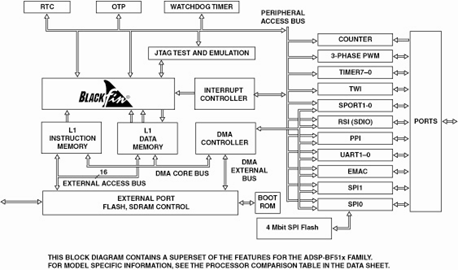

ADSP-BF518处理器TSYNC模块的框图

ADSP-BF518处理器TSYNC模块的框图 ADI DSP-BF518开发平台,由ADI和北京亿旗创新科技发展有限公司联合研制,其高性能,低功耗,低成本的单芯片解决方案可作为工控,测量,电力应用的设计优选

ADI ADSP-BF518 Blackfin处理器开发方案

ADI公司的ADSP-BF518F EZ-Board评估系统是用来评估ADSP-BF518F Blackfin处理器的功能,处理器的I/O电压为3.3V,核电压由 DP1715和AD5258来控制,而Blackfin
