ADT75

±2℃精度、12位数字温度传感器

ADT75产品信息:

概览

优势和特点

  • 12位温度-数字转换器
  • B级精度±1.0°C(0°C至70°C)
  • A级精度±2.0°C(-25°C至100°C)
  • SMBus/I(2)C兼容接口
  • 工作温度范围:-55°C至+125°C
  • 工作电压范围: 从 2.7 V 至 5.5 V
  • 过温指示器
  • 低功耗关断模式
  • 功耗:79 μW(典型值,3.3 V)
  • 小型低成本8引脚MSOP锡铅和无铅封装
  • 标准8引脚SOIC无铅封装

产品详情

ADT75是一款完整的温度监控系统,采用8引脚MSOP和SOIC封装。 该器件内置一个带隙温度传感器和一个12位ADC,用于监控温度并进行数字转换,分辨率为0.0625°C。ADT75与LM75和AD7416引脚兼容且寄存器兼容。

ADT75的额定工作电压范围为2.7 V至5.5 V,工作电压为3.3 V时,平均电源电流的典型值为200 μA。

ADT75提供关断模式来实现器件断电,关断电流典型值为3 μA。 ADT75的额定工作温度范围为-55°C至+125°C。

有三个引脚(A0、A1和A2)可用于地址选择。 还有一个开漏OS/ALERT输出,当温度超过可编程限值时,该引脚进入有效状态。 该引脚能够以比较器模式或中断模式工作。

产品特色

  1. 片内温度传感器,可以精确测量环境温度。测量温度范围为-55°C至+125℃。
  2. 电源电压:2.7 V至5.5 V。
  3. 采用节省空间的8引脚MSOP和8引脚SOIC封装。
  4. 温度精度:±1°C(最大值)。
  5. 温度分辨率:0.0625°C。
  6. 关断模式下,功耗降至3 μA(典型值)。
  7. 一条SMBus/I2C总线最多支持8个ADT75。

应用

  • 隔离传感器
  • 环境控制系统
  • 计算机热量监视
  • 热防护
  • 工业过程控制
  • 电源系统监视器
  • 手持式应用

ADT75数据手册:

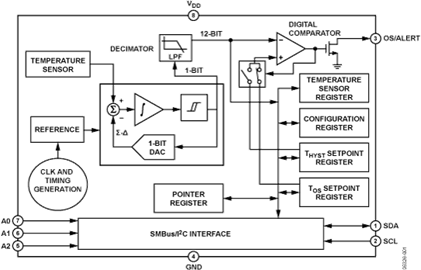

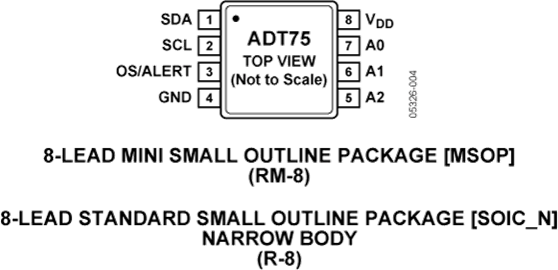

ADT75引脚功能、电路图:

ADT75

ADT75是ADI公司推出的数字温度传感器,内置1个高度集成的温度传感器,其额定工作温度范围为-55℃~+125℃,能够对温度进行准确测量。

ADT75与AT89C51的硬件接口电路

基于FAT16文件系统的嵌入式温度记录器

本文描述了温度传感器ADT75的工作原理。闪存技术的不断发展,使得闪存卡(如SD卡、MMC卡等)因其体积小、容量大、可靠性高等优点而在嵌入式存储领域得到越来越广泛的应用。
