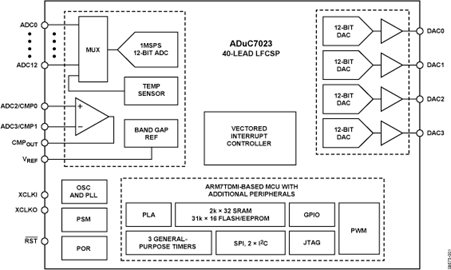

ADC具有多达12路单端输入。另外还有4个ADC输入通道也可以和4个DAC的输出引脚复用。ADC可以在单端模式或差分输入模式下工作，ADC输入电压范围为0 V至V(REF)。低漂移带隙基准电压源、温度传感器和电压比较器完善了ADC的外设设置。
通过编程可将DAC输出范围设置为两种电压范围之一。DAC输出具有一个增强特性，能够在看门狗或软件复位时序中保持其输出电压。
这些器件通过一个片内振荡器和锁相环(PLL)产生41.78 MHz的内部高频时钟信号。该时钟信号通过一个可编程时钟分频器进行中继，在其中产生MCU内核时钟工作频率。微控制器内核为ARM7TDMI ，它是一个16位/32位RISC机器，峰值性能最高可达41 MIPS。片内集成有8 KB SRAM和62 KB非易失性Flash/EE存储器。ARM7TDMI内核将所有存储器和寄存器视为一个线性阵列。
ADuC7023内置一个高级中断控制器。ADuC7023内置一个高级中断控制器。该矢量中断控制器(VIC)可以为每个中断分配一个优先级。它还支持嵌套中断，每个IRQ和FIQ最多允许8级嵌套。如果将IRQ和FIQ中断源合并，则可以支持总计16级嵌套中断。
片内出厂固件支持通过I(2)C串行接口端口进行在线下载，并且支持通过JTAG接口进行非介入式仿真。. 这些特性都集成在支持此MicroConverter 系列的低成本QuickStart 开发系统中。 该器件内置一个提供5路输出信号的16位PWM。
为便于通信，该器件内置2个 I(2)C 通道，可以将这些通道独立配置为主模式或从模式。另外还提供了支持主从两种模式的SPI接口。

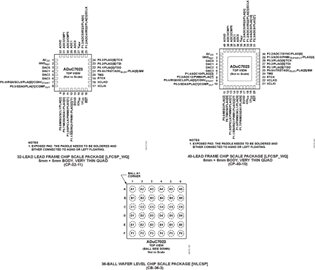

ADuC7023采用2.7 V至3.6 V电源供电，额定温度范围为-40°C至+125°C工业温度范围，提供32引脚和40引脚LFCSP封装。另外还提供36引脚晶圆级CSP封装(WLCSP)
Analog Devices, Inc.最新推出两款高集成度精密模拟微控制器，分别为 ADuC7023 和 ADuC7122。ADuC7023 和 ADuC7122 精密模拟微控制器采用闪存容量高达 126KB 的 ARM7 处理器，可以在基于固定和可调谐频率激光的光收发器和模块应用中实现数字诊断
AnalogDevices,Inc.最新推出两款高集成度精密模拟微控制器，分别为ADuC7023和ADuC7122。ADuC7023和ADuC7122精密模拟微控制器采用闪存容量高达126KB的ARM7处理器，可以在基于固定和可调谐频率激光的光收发器和模块应用中实现数字诊断，并能确保精确控制光驱动器和诊断过程。
AnalogDevices推出两款高集成度精密模拟微控制器，分别为ADuC7023和ADuC7122。ADuC7023和ADuC7122精密模拟微控制器采用闪存容量高达126KB的ARM7处理器，可以在基于固定和可调谐频率激光的光收发器和模块应用中实现数字诊断，并能确保精确控制光驱动器和诊断过程。
ADI推出两款高集成度精密模拟微控制器，分别为ADuC7023和ADuC7122。这两款器件集成了片上存储器、数据转换器和众多模拟外设，可提供业界最高水平的可编程性能和最小的封装尺寸。ADuC7023和ADuC7122精密模拟微控制器采用闪存容量高达126KB的ARM7处理器，可以在基于固定和可调谐频率激光的光收发器和模块应用中实现数字诊断，并能确保精确控制光驱动器和诊断过程。
ADI公司最新推出两款高集成度精密模拟微控制器，分别为 ADuC7023 和 ADuC7122。这两款器件集成了片上存储器、数据转换器和众多模拟外设，可提供业界最高水平的可编程性能和最小的封装尺寸。ADuC7023 和 ADuC7122 精密模拟微控制器采用闪存容量高达 126KB 的 ARM7 处理器，可以在基于固定和可调谐频率激光的光收发器和模块应用中实现数字诊断，并能确保精确控制光驱动器和诊
ADI最新推出两款高集成度精密模拟微控制器，分别为ADuC7023和ADuC7122。这两款器件集成了片上存储器、数据转换器和众多模拟外设，可提供业界最高水平的可编程性能和最小的封装尺寸。ADuC7023和ADuC7122精
