ADUC7128

内置12位ADC和DDS DAC的精密模拟微控制器ARM7TDMI MCU

ADUC7128产品信息:

概览

优势和特点

模拟I/O

  • 多通道、12位、1MSPS ADC
    最多14个模数转换器(ADC)通道
    全差分模式和单端模式
    模拟输入范围:0至V(REF)
  • 10位数模转换器(DAC)
    32位21 MHz直接数字频率合成器(DDS)
    电流-电压(I/V)转换
    集成二阶低通滤波器(LPF)
    至DAC的DDS输入
    100 欧姆线路驱动器
  • 片内温度传感器(±3°C)
  • 片内基准电压源
  • 电压比较器

微控制器

  • ARM7TDMI内核,16/32位RISC架构
  • JTAG端口支持代码下载和调试
  • 外部时钟晶体/时钟源
    具有8路可编程分频器的41.78 MHz PLL
    可选修正的片内振荡器

存储器

  • 126 kB Flash/EE存储器,8 kB SRAM
  • 在线下载,基于JTAG调试
  • 软件触发在线重新编程能力

片内外设

  • 2个UART、2个I(2)C 和SPI串行I/O
  • 最多40引脚GPIO端口
  • 5个通用计时器
  • 唤醒和看门狗定时器(WDT)
  • 电源监控器
  • 16位PWM发生器
  • 正交编码器
  • 可编程逻辑阵列(PLA)

电源

  • 额定工作电压:3V
  • 主动模式:
    11 mA (5.22 MHz)
    45 mA (41.78 MHz)

封装和温度范围

  • 64引脚9 mm × 9 mm LFCSP封装,-40°C至125°C
  • 64引脚LQFP封装,-40°C至+125°C
  • 80引脚LQFP封装,-40°C至+125°C

工具

  • 低成本QuickStart开发系统
  • 完全第三方支持

产品详情

ADuC7128/ADuC7129为完全集成的1 MSPS、12位数据采集系统,在单芯片上集成高性能多通道模数转换器(ADC)、内置线路驱动器的DDS、16/32位MCU和Flash/EE存储器。

ADC具有多达14路单端输入。ADC可以在单端模式或差分输入模式下工作,ADC输入电压范围为0至V(REF)。低漂移带隙基准电压源、温度传感器和电压比较器完善了ADC的外设设置。

ADuC7128/ADuC7129集成一个差分线路驱动器输出。该线路驱动器发送正弦波,其值通过片内DDS或由DACDAT MMR确定的电压输出计算。

这些器件通过一个片内振荡器和锁相环(PLL)产生41.78 MHz的内部高频时钟信号。该时钟信号通过一个可编程时钟分频器进行中继,在其中产生MCU内核时钟工作频率。

微控制器内核为ARM7TDMI ,它是一个16/32位精简指令集计算机(RISC),峰值性能最高可达41 MIPS。片内提供126 kB非易失性Flash/EE和8 kB SRAM。ARM7TDMI内核将所有存储器和寄存器视为一个线性阵列。

片内出厂固件支持通过UART串行接口端口进行串行在线下载,并且支持通过JTAG接口进行非介入仿真。这些特性都集成在支持此MicroConverter 系列的低成本QuickStart 开发系统中。

这些器件的工作电压范围为3.0 V至3.6 V,额定温度范围为-40°C至+125°C工业温度范围。工作频率为41.78 MHz时,其功耗为135 mW。线路驱动器输出启用后将另外增加30 mW的功耗。

ADUC7128数据手册:

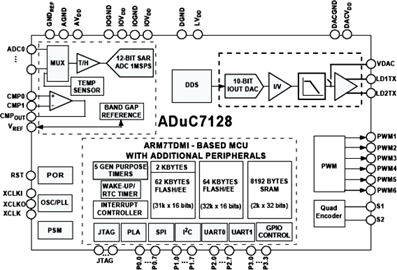

ADUC7128引脚功能、电路图:

ADuC7128实现宽频带相位测量系统

相位测量在工业自动化仪表、智能控制及通信电子等许多领域都有着广泛的应用,要想满足一定的测量精度就要求微处理器的时钟频率足够高。同样,运用此方法对高频信号进行测量时,由于相位差相对较小,一般的微处理器时钟频率,已经无法满足高精度的计数要求,这样必然会影响相位测量的精度。所以,必须提高标准时钟的计数频率,才能满足测量要求。这样,一方面增加了设计本身的难度,另一方面也提高了选用元器件的要求。
