ADuC845、 ADuC847 和 ADuC848 均为ADuC834和ADuC836的单周期、12.58 MIPs、8052内核升级版。内置额外的模拟输入，适合需要更多ADC通道的应用。

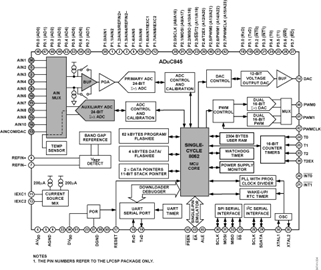

ADuC845、ADuC847和ADuC848均为完整的智能传感器前端。该系列产品在单芯片上集成内置灵活的多达10个通道、输入多路复用的高分辨率西格马-得尔塔型ADC、一个快速8位MCU和程序/数据Flash/EE存储器。
ADuC845在主ADC上集成了两个（主和辅助）24位西格马-得尔塔型ADC，提供内部缓冲和PGA性能。ADuC847与ADuC845（移除辅助ADC）集成了相同的主ADC。ADuC848是ADuC847的16位ADC版本。
ADC集成了灵活的输入多路复用器、温度传感器（仅ADuC845）和PGA（仅主ADC），可直接测量低电平信号。ADC具有片内数字滤波和可编程输出数据速率性能，主要用于测量宽动态范围和低频信号，例如电子秤、应变计、压力传感器或温度测量应用中的信号。
这些器件通过一个32 kHz晶振和片内PLL产生12.58 MHz的高频时钟信号。该时钟信号通过一个可编程时钟分频器进行中继，在其中产生MCU内核时钟工作频率。微控制器内核针对单周期8052进行优化，提供高达12.58 MIPs的性能，同时保持8051指令集兼容性。
提供62 kB、32 kB和8 kB非易失性Flash/EE程序存储器选项。片内还集成4 kB非易失性Flash/EE数据存储器和2304字节数据RAM。程序存储器可配置为数据存储器，以便在数据记录应用中提供最高60 kB的非易失性数据存储器。
片内出厂固件支持通过EA引脚进行在线串行下载和调试模式（通过UART）以及单引脚仿真模式。QuickStart 开发系统支持ADuC845、ADuC847和ADuC848，提供低成本软件和硬件开发工具。
