产品详情

ADuCM361是一款完全集成式4 kSPS、24位数据采集系统，在单芯片上集成高性能多通道西格马-得尔塔型模数转换器(ADC)、32位ARM Cortex M3 MCU和Flash/EE存储器，用于在有线和电池供电应用中与外部精密传感器直接接口。

ADuCM361集成了ADuCM360的全部功能，不过减少了其中一个AFE。

该器件自带一个片内32 KHz振荡器和一个内部16 MHz高频振荡器。该时钟信号通过一个可编程时钟分频器进行中继，在其中产生MCU内核时钟工作频率。最大内核时钟速度为16MHz，该速度不受工作电压或温度限制。

微控制器内核是一个低功耗ARM Cortex-M3、32位RISC机器，峰值性能最高可达20 MIPS，集成了一个支持SPI、UART、I2C通信外设的灵活11通道DMA控制器。片内集成128 kB Flash/EE和8 kB SRAM。

优势：高精度、高灵活性

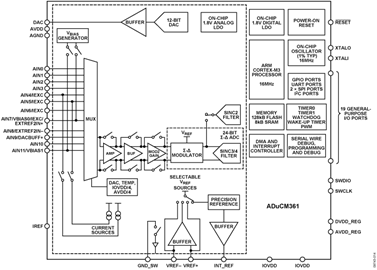

模拟子系统由ADC组成，它连接到一个灵活的输入多路复用器，可在全差分和单端模式下工作。其他ADC功能包括：双通道可编程激励电流源、熔断电流源和偏置电压产生器，可设置输入通道的共模电压。低端内部接地开关可在两次转换之间关断电桥。该ADC内置两个并联滤波器——Sinc3或Sinc4滤波器——用于精密测量。Sinc2滤波器用于快速测量以及输入信号的阶跃变化检测。该器件集成了一个低噪声、低漂移内部带隙基准电压源，或采用比例式测量配置时可最多接受2个外部基准电压源。它集成一个单通道缓冲电压输出DAC。片内集成一系列外设。这些外设包括：UART、I2C和双通道SPI串行I/O通信控制器、19引脚GPIO端口、2个通用定时器、唤醒定时器、看门狗定时器和1个带6路输出通道的16位OWM。

低功耗

ADuCM361设计用于要求低功耗工作的电池供电应用。微控制器内核可配置为普通工作模式，功耗290μA/MHz（包括Flash/SRAM Idd），使得所有外设工作时总系统功耗为1mA。

该器件通过直接编程控制可配置为许多低功耗工作模式，包括休眠模式（内部唤醒时钟有效），此时的能耗仅为4μA。在休眠模式下，诸如外部中断或内部唤醒定时器等外设可以唤醒该器件。因而器件可在功耗极低的工作模式下运行，同时仍然响应外部异步或周期事件。

易于使用

片内出厂固件支持通过串行线接口（2引脚JTAG系统）和UART进行串行在线下载，还支持通过串行线接口进行非介入式仿真。这些特性都集成在一个低成本的QuickStar开发系统中。

应用

• 工业
  • 工业自动化和过程控制
  • 4 mA至20 mA环路供电智能传感器系统
  • 温度传感器
  • 压力传感器
  • 流量计
  • 智能发射器
• 医疗
  • 便携式医疗设备
  • 病人监护
• 仪器仪表
  • 数据采集模块
  • 手持式仪器仪表
