概览

隔离高端和低端输出
- 高端或低端相对于输入：±700 V峰值
- 高端/低端差分：700 V峰值
峰值输出电流：0.1 A
CMOS输入阈值电平
高工作频率：5 MHz（最大值）
高共模瞬变抗扰度：>75 kV/µs
工作温度最高可达：105°C
16引脚宽体SOIC封装，符合RoHS标准
安全和法规认证
- UL认证1分钟2500 V rms，符合UL 1577
- VDE合格证书 DIN V VDE V 0884-10 (VDE V 0884-10)：2006-12
  VIORM = 560 V峰值

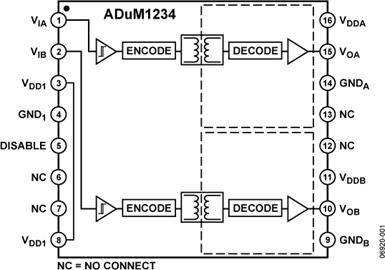

ADuM1234 是一款隔离式半桥栅极驱动器，采用ADI公司iCoupler 技术，提供独立且隔离的高端和低端输出。这款隔离器件将高速CMOS与单芯片变压器技术融为一体，具有优于光耦合器解决方案的出色性能特征。

这款iCoupler 栅极驱动器件不用LED和光电二极管，因而能够提供光耦合器所无法提供的精密定时特性。此外，它也不存在与光耦合器LED相关的可靠性和性能稳定性问题。

与采用高压电平转换方法的栅极驱动器相比，ADuM1234的输入与各输出之间具有真电流隔离优势。相对于输入，各路输出的工作电压最高可达±700 V(PEAK) ，因而支持低端切换至负电压。高端与低端之间的差分电压最高可达700 V(PEAK)。

因此，ADuM1234可以在很宽的正或负切换电压范围内，可靠地控制IGBT/MOSFET配置的开关特性。

应用

ADuM1230/ADuM1233/ADuM1234隔离精密半桥式驱动器: ADuM1230/ADuM1233/ADuM1234隔离精密半桥式驱动器电路的基本特性：1) 隔离的高边和低边输出：偏低或偏高的相对输入，±700VPEAK，高边和低边差分，700VPEAK；2) 峰值输出电流为0.1A；3) 高频率的操作：5MHz（最大值）；4) 高共模瞬态抗扰大于50kV/μs；ADuM1233/ADuM1234高共模瞬态抗扰大于75kV/μs；5) ADuM1230高温下运
