ADUM1411产品信息：

概览

优势和特点
产品详情

优势和特点

双向通信
3 V/5 V 电平转换
工作温度最高可达105°C
数据速率最高可达10 Mbps (NRZ)
5 V电源：
每个通道1.3 mA（最大值，0 Mbps至2 Mbps）
每个通道4.0 mA（最大值，10 Mbps）
3 V 电源：
每个通道0.8 mA（最大值，0 Mbps至2 Mbps）
每个通道1.8 mA（最大值，10 Mbps）

可编程默认输出状态
高共模瞬变抗扰度：>25 kV/µs
16引脚宽体SOIC封装，符合RoHS标准
UL 认证：1分钟2500 Vrms，符合UL 1577标准
CSA 元件验收通知#5A
VDE 合格证书
DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12
V(IORM) = 560 V 峰值

产品详情

ADuM141x是采用ADI公司iCoupler 技术的四通道数字隔离器。这些隔离器件将高速CMOS与单芯片空芯变压器技术融为一体，具有优于光耦合器等替代器件的出色性能特征。

iCoupler器件不用LED和光电二极管，因而不存在一般与光耦合器相关的设计困难。简单的iCoupler 数字接口和稳定的性能特征，可消除光耦合器通常具有的电流传输比不确定、非线性传递函数以及温度和使用寿命影响等问题。这些iCoupler 产品不需要外部驱动器和其它分立器件。此外，在信号数据速率相当的情况下，iCoupler 器件的功耗只有光耦合器的1/10至1/6。

ADuM141x隔离器提供四个独立的隔离通道，支持多种通道配置和最高达10 Mbps的数据速率（请参考“订购指南”）。所有型号均可采用2.7 V至5.5 V电源电压工作，与低压系统兼容，并且能够跨越隔离栅实现电压转换功能。所有产品均有默认输出控制引脚。利用该引脚，用户可以定义无输入电源时输出所采取的逻辑状态。与其它光耦合器不同，ADuM141x隔离器具有已取得专利的刷新特性，可确保不存在输入逻辑转换时及上电/关断条件下的直流正确性。

应用
--通用多通道隔离
--SPI 接口/数据转换器隔离
--RS-232/RS-422/RS-485收发器
--工业现场总线隔离

AS	ACT85610	ACT4921	ACT4911	ACT4910
ACT8945A	ACT8892	ACT88760	ACT8870	ACT8865
ACT8849	ACT8847	ACT8846	ACT88430	ACT8840
ACT88329	ACT88327	ACT88326	ACT88325	ACT88321

ADUM1411

ADUM1411产品信息：

概览

优势和特点

产品详情

ADUM1411数据手册：

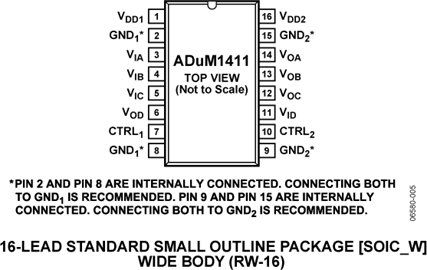

ADUM1411引脚功能、电路图：
