ADUM2250

热插拔双通道I2C 隔离器，5kV

ADUM2250产品信息：

概览

  • 优势和特点
  • 产品详情

优势和特点

  • 双向I(2)C 通信
  • 开漏接口
  • 适合热插拔应用
  • 30 mA吸电流能力
  • 工作频率：1000 KHz
  • 电源电压/逻辑电平：3.0 V至5.5 V
  • 16引脚宽体SOIC封装版本(RW-16)
  • 16引脚宽体SOIC封装版本，增强爬电距离(RI-16-2
  • 工作温度最高可达105°C
  • 安全和法规认证
  • 认证： 依据UL 1577，1分钟5000 V rms
  • 依据UL 1577，1分钟5000 V rms
  • CSA元件验收通知5A（RI-16-2封装）


产品详情

ADuM2250/ADuM2251 为热插拔数字隔离器，内置非闩锁双向通信通道，且与I(2)C接口兼容。这样就不需要将I2C信号分成单独的发送信号与接收信号，供独立光电耦合器使用。

ADuM2250提供两个双向通道，支持完全隔离的I(2)C接口。ADuM2251提供一个双向通道和一个单向通道，适合不需要双向时钟的应用。

ADuM2250/ADuM2251 均内置热插拔电路，可防止将无源卡插入有源总线时产生数据干扰。

这些隔离器都采用ADI公司的iCoupler 芯片级变压器技术。iCoupler 是磁隔离技术，其功能、性能、尺寸和功耗均优于光电耦合器。ADuM2250/ADuM2251将iCoupler 通道与半导体电路集成，在小型封装中实现完全隔离的 I(2)C 接口。


应用

  • I(2)C、 SMbus或PMBus 接口隔离
  • 多级I(2)C接口
  • 电源
  • 网络
  • 以太网供电

ADUM2250数据手册：

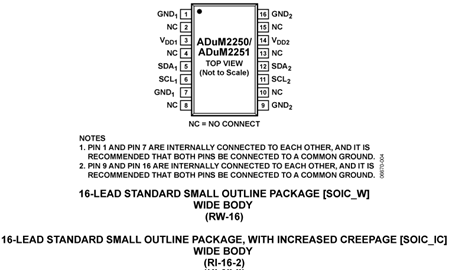

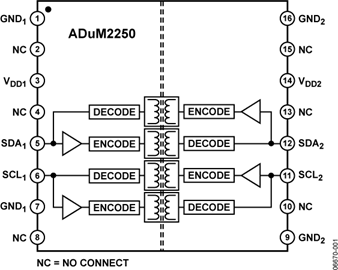

ADUM2250引脚功能、电路图：
