ADUM3100产品信息：

概览

优势和特点
产品详情

优势和特点

增强的系统级ESD保护性能，符合IEC 61000-4-x标准
兼容3.3 V和5.0 V工作电压/电平转换

低功耗工作

5 V 工作电压：
2.0 mA（最大值，1 Mbps）
5.6 mA（最大值，25 Mbps）
18 mA（最大值，100 Mbps）
3.3 V工作电压：
1.1 mA（最大值，1 Mbps）
4.2 mA（最大值，25 Mbps）
8.3 mA（最大值，50 Mbps）

工作温度最高可达105°C
高数据速率： dc至100 Mbps (NRZ)
8引脚SOIC封装，符合RoHS标准
高共模瞬变抗扰度：>25 kV/µs

安全和法规认证

UL 证：1分钟2500 Vrms，符合UL 1577标准
CSA 元件验收通知#5A
VDE 合格证书
DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12
V(IORM) = 560 V 峰值

产品详情

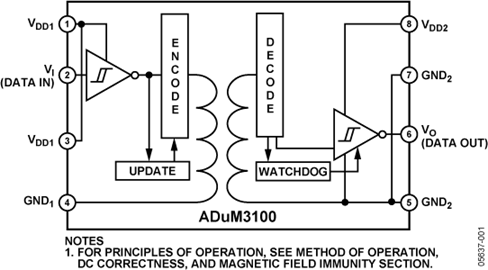

ADuM3100是一款采用ADI公司iCoupler 技术的数字隔离器。这款隔离器件将高速CMOS与单芯片变压器技术融为一体，具有优于光耦合器等替代器件的出色性能特征。

ADuM3100是现有高速光耦合器的引脚兼容替代产品，支持高达25 Mbps和100 Mbps的数据速率。

ADuM3100采用3.0 V至5.5 V电源供电，传播延迟小于18 ns，边沿不对称性小于2 ns，工作温度最高可达105°C。功耗极低，静态电流（两端之和）小于2.0 mA，每Mbps数据速率的动态电流小于160 μA。与其它光耦合器不同，ADuM3100具有已取得专利的刷新特性，可连续更新输出信号，从而保证直流正确性。

ADuM3100分为两级：ADuM3100AR和ADuM3100BR，工作温度最高可达105°C，分别支持25 Mbps和100 Mbps的数据速率。

与ADuM1100数字隔离器相比，ADuM3100包含多项电路和布局改进，系统级IEC 61000-4-x测试（ESD、突波和浪涌）显示其性能大大增强。对于 ADuM1100 或ADuM3100，这些测试的精度主要取决于用户电路板或模块的设计与布局。更多信息，请参考应用笔记AN-793：iCoupler 隔离产品的ESD/闩锁考虑因素。

应用
· 数字现场总线隔离
· 光隔离器的替代产品
· 计算机外设接口
· 微处理器系统接口
· 一般仪器仪表和数据采集

数据手册, Rev. B, 6/07
