产品详情

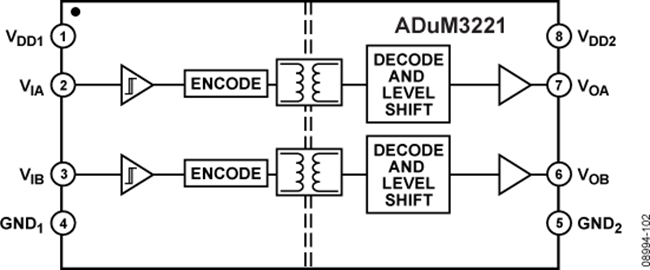

ADuM3220 /ADuM3221是采用ADI公司iCoupler 技术的4 A隔离式双通道栅极驱动器。这些隔离器件将高速CMOS与单芯片变压器技术融为一体，具有优于脉冲变压器和栅极驱动器组合等替代器件的出色性能特征。

ADuM3220/ADuM3221提供两个独立隔离通道中的数字隔离。它们具有60 ns的最大传播延迟和5 ns的通道间匹配。与采用高压电平转换方法的栅极驱动器相比，ADuM3220/ADuM3221的输入与各输出之间具有真电气隔离优势，能够跨越隔离栅实现电压转换。ADuM3220拥有直通保护逻辑，能够防止两路输出同时开启，而ADuM3221允许两路输出同时开启。两者均可提供默认低电平输出特性，这对栅极驱动应用来说是必不可少的。

ADuM3220/ADuM3221工作时的输入电源电压范围在3.0 V到5.5 V之间，可与较低电压系统兼容。ADuM3220A/ADuM3221A输出端的工作电源电压为4.5 V到18 V。ADuM3220B/ADuM3221B输出端的工作电源电压为7.6 V到18 V。

ADuM3220/ADuM3221的额定结温范围为-40°C至+125°C。

应用

• 隔离式同步DC/DC转换器
• MOSFET/IGBT栅极驱动器
