产品详情

ADuM3400/ADuM3401/ADuM3402均为采用ADI公司iCoupler 技术的4通道数字隔离器。这些隔离器件将高速CMOS与单芯片空芯变压器技术融为一体，具有优于光耦合器等替代器件的出色性能特征。

iCoupler器件不存在一般与光耦合器相关的设计困难。简单的iCoupler数字接口和稳定的性能特征，可消除光耦合器通常具有的电流传输比不确定、非线性传递函数以及温度和使用寿命影响等问题。这些iCoupler产品不需要外部驱动器和其它分立器件。此外，在信号数据速率相当的情况下，iCoupler器件的功耗只有光耦合器的1/10至1/6。

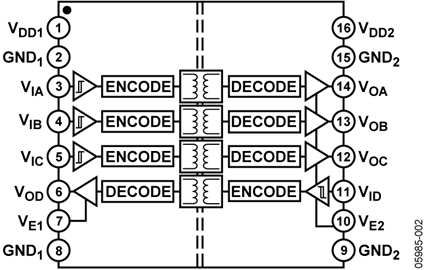

这些隔离器提供四个独立的隔离通道，支持多种通道配置和数据速率（请参考“订购指南”）。所有型号均可采用2.7 V至5.5 V电源电压工作，与低压系统兼容，并且能够跨越隔离栅实现电压转换功能。这些隔离器具有已取得专利的刷新特性，可确保不存在输入逻辑转换时及上电/关断条件下的直流正确性。

与ADuM1400/ADuM1401/ADuM1402隔离器相比，ADuM3400/ADuM3401/ADuM3402隔离器包含多项电路和布局改进，系统级IEC 61000-4-x测试（ESD/突波/浪涌）显示其性能大大增强。针对各系列隔离器的测试精度主要取决于用户电路板或模块的设计与布局。欲了解更多信息，请参考应用笔记AN-793：“iCoupler隔离产品的ESD/闩锁考虑因素”。

应用

• 通用多通道隔离
• SPI/数据转换器隔离
• RS-232/RS-422/RS-485收发器
• 工业现场总线隔离
