ADUM4153产品信息：

概览

优势和特点
产品详情

优势和特点

支持最高17 MHz的SPI时钟速度
4个高速、低传播延迟、SPI信号隔离通道
三个250 kbps数据通道
20引脚SOIC_IC封装，爬电距离为8.3 mm
工作温度高达：125°C
高共模瞬变抗扰度：>25 kV/µs
安全和法规认证
- UL认证符合UL 1577标准
  - 1分钟5000 V rms，SOIC长封装
- CSA元件验收通知5A
- VDE合格证书
  - DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
  - 最大工作绝缘电压(V(IORM))：849 V峰值

产品详情

ADuM4151 / ADuM4152 /ADuM4153为5kV rms、7通道SPIsolator 数字隔离器，针对隔离式串行外设接口(SPI)进行了优化。 (提供3.75kV rms型号)。这些器件基于ADI公司的iCoupler 芯片级变压器技术，在CLK、MO/SI、MI/SO和SS SPI总线信号中具有低传播延迟特性，可支持最高17 MHz的SPI时钟速率。这些通道在工作时具有14 ns传播延迟和1 ns抖动，以针对SPI优化时序。

ADuM4151/ADuM4152/ADuM4153隔离器还以三种不同的通道方向组合额外提供了三个独立的低数据速率隔离通道。器件以250 kbps数据速率对慢速通道中的数据进行采样和串行化，并在低速通道中伴有最高2.5 μs的抖动。

应用

工业可编程逻辑控制器(PLC)
传感器隔离

AS	ACT85610	ACT4921	ACT4911	ACT4910
ACT8945A	ACT8892	ACT88760	ACT8870	ACT8865
ACT8849	ACT8847	ACT8846	ACT88430	ACT8840
ACT88329	ACT88327	ACT88326	ACT88325	ACT88321

ADUM4153

ADUM4153产品信息：

概览

优势和特点

产品详情

ADUM4153数据手册：

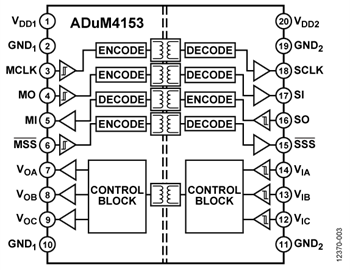

ADUM4153引脚功能、电路图：
