ADUM4401产品信息：

概览

优势和特点
产品详情

优势和特点

增强的系统级ESD保护性能，符合IEC 61000-4-x标准
安全和法规认证（RI-16封装）
- UL认证：1分钟5000 V rms，符合UL 1577标准
- CSA元件验收通知#5A
  - IEC 60601-1：250 V rms（加强）
  - IEC 60950-1：400 V rms（加强）
- VDE合规证书
- DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
  - V(IORM) = 846 V峰值
低功耗工作
- 5 V电源：
  - 每个通道1.4 mA（最大值，0 Mbps至2 Mbps）
  - 每个通道4.3 mA（最大值，10 Mbps）
  - 每个通道34 mA（最大值，90 Mbps）
- 3.3 V电源
  - 每个通道0.9 mA（最大值，0 Mbps至2 Mbps）
  - 每个通道2.4 mA（最大值，10 Mbps）
  - 每个通道20 mA（最大值，90 Mbps）
双向通信
3.3 V/5 V电平转换
工作温度高达：105°C
高数据速率：DC至90 Mbps (NRZ)
精密时序特性
- 脉冲宽度失真：2 ns（最大值）
- 通道间匹配：2 ns（最大值）
高共模瞬变抗扰度：>25 kV/μs
输出使能功能
16引脚宽体SOIC封装版本(RW-16)
16引脚宽体SOIC封装版本，增强爬电距离(RI-16)

产品详情

ADuM440x是采用ADI公司iCoupler 技术的四通道数字隔离器。这些隔离器件将高速CMOS与单芯片空芯变压器技术相结合，具有优于光耦合器和其他集成耦合器等替代器件的出色性能特征。

ADuM440x隔离器提供四个独立的隔离通道，支持多种通道配置和数据速率（请参考“订购指南”）。这些型号均可采用3.0 V至5.5 V电源电压工作，与低压系统兼容，并且能够跨越隔离栅实现电压转换功能。ADuM440x隔离器具有已取得专利的刷新特性，可确保不存在输入逻辑转换时及上电/关断条件下的直流正确性。

像ADI公司的许多隔离器一样，该系列隔离器的功耗极低；在数据速率相当（最高10 Mbps）的情况下，其功耗只有同类隔离器的1/10至1/6。ADuM440x系列的所有型号均具有低脉冲宽度失真（C级小于2 ns）特性。此外，每款型号均提供输入毛刺滤波器，以防外来噪声干扰。

ADuM440x包含多项电路和布局改进，有助于其达到系统级IEC 61000-4-x要求（ESD、突波和浪涌）。对于ADuM440x，这些测试的精度主要取决于用户电路板或模块的设计与布局。欲了解更多信息，请参考应用笔记AN-793：iCoupler隔离产品的ESD/闩锁考虑因素。

应用

通用高压多通道隔离
医疗设备
电机驱动器
电源

AS	ACT85610	ACT4921	ACT4911	ACT4910
ACT8945A	ACT8892	ACT88760	ACT8870	ACT8865
ACT8849	ACT8847	ACT8846	ACT88430	ACT8840
ACT88329	ACT88327	ACT88326	ACT88325	ACT88321

ADUM4401

ADUM4401产品信息：

概览

优势和特点

产品详情

ADUM4401数据手册：

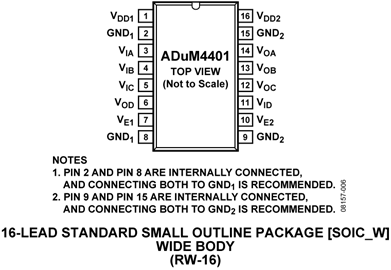

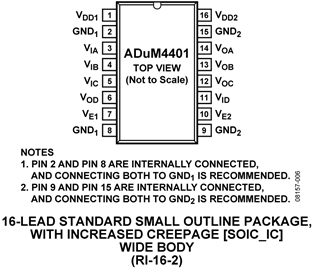

ADUM4401引脚功能、电路图：
